回路図の取り込み

1. Componentsパネルで、resistor 100K 5% 0805を検索します。
2. 検索結果のグリッドで見つかった100K抵抗器を選択し、パネルのモデルセクションでフットプリントを表示します。
3. 多くの抵抗器やコンデンサには、異なる密度レベルのための複数のフットプリントモデルがあります。Mのバリエーションを下の画像に示すように選択します。この選択は、回路図上にコンポーネントを配置する前、配置中、または配置後に行うことができます。

4. 検索結果のグリッドで抵抗器を右クリックし、下に示すようにコンテキストメニューから配置を選択します。



5. 抵抗器がカーソル上で浮いている間に、Tabキーを押してPropertiesパネルを開きます。
6. 一般セクションで、部品番号 R1を入力します。
7. パラメータセクションで、抵抗値パラメータの表示を有効にし、他のパラメータの表示を無効にします。
8. 他のフィールドはデフォルト値のままにして、一時停止ボタン（ ）をクリックして部品配置に戻ります。抵抗器はカーソル上で浮いたままです。
9. スペースバーを押して、コンポーネントを90°刻みで回転させ、正しい向きになるまで調整します。
10. 抵抗器をQ1のベースの上と左側に配置し、左クリックまたはEnterを押して部品を配置します。
11. 次に、他の100k抵抗器R2をQ2のベースの上と右側に配置します。2番目の抵抗器を配置すると部品番号は自動的にインクリメントされます。
12. 部品配置モードを終了するには、右クリックするかEscキーを押します。カーソルは標準の矢印に戻ります。
13. 残りの2つの抵抗器、R3とR4は1Kの値です。Componentsパネルでresistor 1K 5% 0805 fixedを検索します。
14. 検索結果のグリッドで見つかった1K抵抗器を選択し、パネルのモデルセクションでフットプリントを表示します。
15. 多くの抵抗器やコンデンサには、異なる密度レベルのための複数のフットプリントモデルがあります。Mのバリエーションを選択します。
16. 検索結果のグリッドで抵抗器を右クリックし、コンテキストメニューから配置を選択します。
17. 抵抗器がカーソル上で浮いている間に、Tabキーを押してPropertiesパネルを開きます。
18. 一般セクションで、部品番号 R3を入力します。
19. パラメータセクションで、抵抗値パラメータの表示を有効にし、他のパラメータの表示を無効にします。
20. 他のフィールドはデフォルト値のままにして、一時停止ボタン（ ）をクリックして部品配置に戻ります。抵抗器はカーソル上で浮いたままです。
21. スペースバーを押して、コンポーネントを90°刻みで回転させ、正しい向きになるまで調整します。
22. R3をQ1のコレクターの真上に配置し、R4をQ2のコレクターの真上に配置します。上の画像に示されているように配置します。
23. 右クリックするかEscを押して部品配置モードを終了します。

1. 回路図シートをよく見るために、PgUpキーを押して拡大するか、PgDnキーを押して縮小します。または、Ctrlキーを押しながらマウスホイールを回して拡大/縮小するか、Ctrl + 右マウスボタンを押しながらマウスを上下にドラッグして拡大/縮小します。右クリック表示サブメニューには、すべてのオブジェクトを合わせる（Ctrl+PgDn）など、便利な表示コマンドがいくつかあります。
2. まず、以下の方法で抵抗R1の下側のピンをトランジスタQ1のベースに配線します。アクティブバーのボタンをクリックするか、配置 » ワイヤー、またはショートカットのCtrl+Wを押してワイヤー配置モードに入ります。カーソルが十字線に変わります。
3. R1の下端にカーソルを合わせます。正しい位置にいると、カーソル位置に赤い接続マーカー（赤い十字）が表示されます。これは、カーソルがコンポーネント上の有効な電気接続点にあることを示しています。
4. 左クリックするかEnterを押して最初のワイヤーポイントを固定します。カーソルを動かすと、カーソル位置から固定ポイントまでワイヤーが伸びるのが見えます。
5. Q1のベースにカーソルを合わせると、カーソルが赤い接続マーカーに変わるのが見えます。ワイヤーが間違った方向に角を作っている場合は、スペースバーを押して角の方向を切り替えます。
6. クリックするかEnterを押してQ1のベースにワイヤーを接続します。カーソルはそのワイヤーから離れます。
7. カーソルが十字線のままで、別のワイヤーを配置する準備ができていることに注意してください。配置モードを完全に終了して矢印カーソルに戻るには、右クリックするかEscをもう一度押しますが、今はそれをしないでください。
8. 次に、R3の下側のピンからQ1のコレクターに配線します。R3の下側のピンにカーソルを合わせてクリックするかEnterを押して新しいワイヤーを開始します。カーソルを垂直に動かしてQ1のコレクターの上に来るまで移動し、クリックするかEnterを押してワイヤーセグメントを配置します。再び、カーソルはそのワイヤーから離れ、配線モードのままで、別のワイヤーを配置する準備ができています。
9. 上のアニメーションに示されているように、残りの回路を配線します。
10. すべてのワイヤーの配置が終わったら、右クリックするかEscを押して配置モードを終了します。カーソルは矢印に戻ります。

1. ネットラベルコマンドを選択します（アクティブバーでアイコンを選択するか、メインメニューからPlace » Net Labelを選択します）。ネットラベルがカーソルに追従して表示されます。
2. 配置する前にネットラベルを編集するには、Tabキーを押してPropertiesパネルを開きます。
3. ネット名フィールドに12Vと入力し、一時停止ボタン（ ）をクリックしてオブジェクト配置に戻ります。

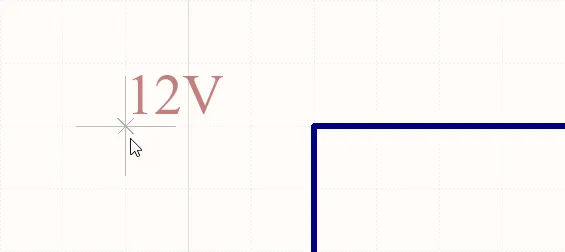

4. ネットラベルのホットスポット（左下の角）が回路図の一番上のワイヤーに触れるように配置します。下の画像に示すように、ネットラベルがワイヤーに正しく位置しているとカーソルが赤い十字に変わります。十字が薄い灰色の場合、有効な接続が行われないことを意味します。


   フリースペースにあるネットラベル（最初の画像）とワイヤーの上に配置されたネットラベル（2番目の画像）、赤い十字に注目。

5. 最初のネットラベルを配置した後、ネットラベル配置モードのままです。再度Tabキーを押して、配置する前に2番目のネットラベルをPropertiesパネルで編集します。
6. ネット名フィールドにGNDと入力し、Enterキーを押してオブジェクト配置モードに戻ります。
7. ネットラベルの左下が回路図の一番下のワイヤーに触れるように配置します（上に示した完成した回路図のように）。右クリックするかEscキーを押してネットラベル配置モードを終了します。
8. 回路とプロジェクトをローカルに保存します – プロジェクトパネルで各ファイルを右クリックし、保存を選択します。

1. Project » Project Optionsを選択し、PCBプロジェクトのオプションダイアログを開きます。
2. エラーチェックのリストをスクロールして、グループに分かれていることに注意してください。必要に応じて各グループを折りたたむことができます。
3. 任意のエラーチェックのレポートモード設定をクリックし、利用可能なオプションに注意してください。

1. 設定を変更するには、色付きのボックスをクリックします。4つの可能な設定を順に切り替えます。ダイアログの面を右クリックすると、すべての設定を同時に切り替えるメニューが表示されることに注意してください。これには、デフォルト状態を忘れてしまった場合に便利な、すべてをデフォルト状態に戻すオプションも含まれています。
2. 回路には受動ピンのみが含まれています。接続マトリックスが未接続の受動ピンを検出するようにデフォルト設定を変更しましょう。受動ピンの行を見つけるために行ラベルを下に見てください。未接続の列を見つけるために列ラベルを横に見てください。これらのエントリが交差する四角は、受動ピンが回路図で未接続であると検出された場合のエラー状態を示しています。デフォルト設定は緑色で、レポートが生成されないことを示しています。
3. この交差するボックスをクリックして、プロジェクトのコンパイル時に未接続の受動ピンに対してエラーが生成されるようにオレンジ色に変わるまでクリックします（上の画像に示されているように）。このチュートリアルの後半で、このエラーのインスタンスを意図的に作成します。

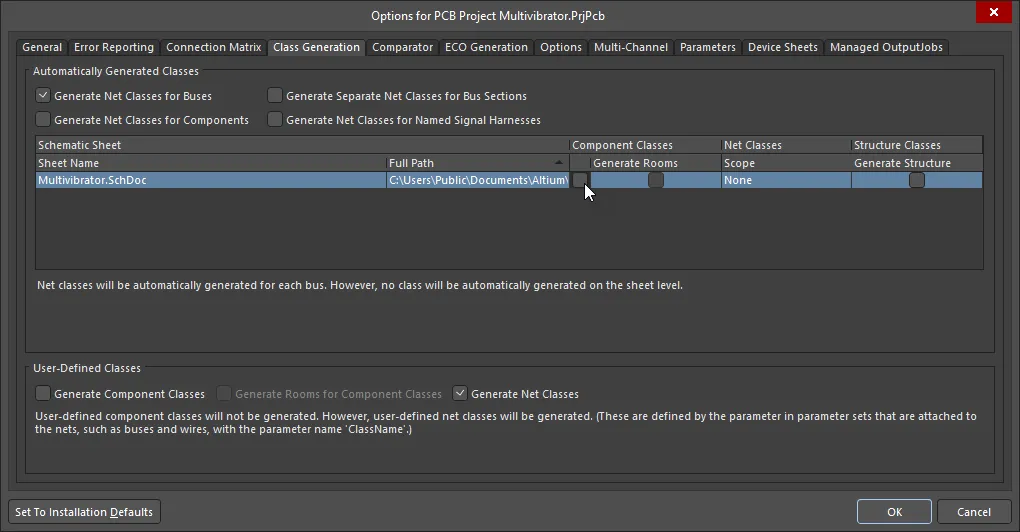

1. 上の画像に示されているように、コンポーネントクラスのチェックボックスをクリアします。
2. このタブの他のオプションは、デフォルトの状態のままにしておいても構いません。

このチュートリアルでは、上の画像に示されているように、PCBで定義されたルールを無視するオプションが有効になっていることを確認するだけで十分です。

1. マルチバイブレータプロジェクトを検証するには、メインメニューからProject » Validate PCB Project Multivibrator.PrjPcbを選択します。
2. 検証が完了すると、すべての警告とエラーがMessagesパネルに表示されます。エラーが検出された場合のみパネルが自動的に開きます（警告のみの場合は開きません）。手動で開くには、右下にあるボタンをクリックし、メニューからメッセージを選択します。
3. 回路が正しく描かれていれば、Messagesパネルにはエラーは含まれず、compile successful、no error foundというメッセージのみが表示されるはずです。エラーがある場合は、それぞれのエラーを確認し、回路をチェックして、すべての配線と接続が正しいことを確認してください。

次に、意図的に回路にエラーを発生させて、プロジェクトを再検証します：

1. デザインスペースの上部にあるMultivibrator.SchDocタブをクリックして、回路図シートをアクティブなドキュメントにします。
2. P1とQ1およびQ2のエミッタワイヤーを接続するワイヤーの中央をクリックします（GNDネットのワイヤー）。ワイヤーの両端に小さな四角い編集ハンドルが表示され、選択された色がワイヤーに点線として表示され、選択されていることを示します。キーボードの削除キーを押してワイヤーを削除します。
3. 再びプロジェクトを検証します（Project » Validate PCB Project Multivibrator.PrjPcb）エラーをチェックします。Messagesパネルには、回路に未接続のピンがあることを示すエラーメッセージが表示されます。
4. Messagesパネルは上記の画像のように水平に二つの領域に分かれています。上部の領域にはすべてのメッセージがリストされ、右クリックメニューを介して保存、コピー、クロスプローブ、またはクリアすることができます。下部の領域には、パネルの上部領域で現在選択されている警告/エラーの詳細が表示されます。
5. Messagesパネルのどちらかの領域でエラーや警告をダブルクリックすると、回路図ビューがエラーのあるオブジェクトにパンしてズームします。
6. エラーのあるオブジェクト（うねうねした線ではない）の上にカーソルを合わせると、エラーの状態を説明するメッセージが表示されます。

このチュートリアルのセクションを終了する前に、回路図のエラーを修正しましょう。

1. 回路図シートをアクティブなドキュメントにします。
2. 削除アクションを元に戻します（Ctrl+Z）削除されたワイヤーを復元します。
3. エラーがなくなったことを確認するために、プロジェクトを再コンパイルします（Project » Validate PCB Project Multivibrator.PrjPcb）；Messagesパネルにはエラーが表示されないはずです。
4. プロジェクトをワークスペースに保存します – プロジェクトパネルのプロジェクト名の隣にあるサーバーに保存するコントロールをクリックし、開いたサーバーに保存するダイアログでMultivibrator.PrjPcbおよびMultivibrator.SchDocファイルがチェックされていることを確認し、コメントフィールドにコメントを入力します（例：Schematic is created and validate）、次にOKボタンをクリックします。

チュートリアルにBomDocを含めるには：

1. プロジェクトパネルでプロジェクトファイル名を右クリックし、Add New to Project » ActiveBOMを選択します。プロジェクトにはBomDocを1つだけ含めることができることに注意してください。
2. ActiveBOMドキュメントがプロジェクトパネルのソースドキュメントとして表示されます。プロジェクトパネルでドキュメントエントリを右クリックし、名前を付けて保存コマンドを選択し、Multivibratorと名付けます。名前を付けて保存ダイアログでファイル拡張子を入力する必要はないことに注意してください。これは自動的に追加されます。
3. BomDocが作成され、チュートリアルで使用されるコンポーネントがBOMアイテムとしてリストされます。BomDocはPropertiesパネルで設定され、生産数量や通貨、サプライチェーン、表示されるBOMアイテムのパラメータなどが定義されます。Propertiesパネルの2つのタブにある機能に慣れるために時間を取ってください。パネルの上部には検索フィールドが含まれており、コントロールやパラメータをすばやく見つけるのに便利です。
4. パネルの列タブを探索します。BOMに含めるデータは、ソースボタンで制御されるさまざまな場所から取得できることに注意してください。
5. コンポーネントの詳細はBomDocのメイングリッドエリアに表示されます。デフォルトでは行番号というタイトルの列があります。()ボタンをクリックしてこの列を埋めます（BomDocを右上の更新ボタンで更新する必要があるかもしれません）。
6. コンポーネントはメーカーパーツ検索パネルから保存されたため、各パーツにはすでにサプライチェーン情報が含まれています。BOMアイテムグリッドでパーツをクリックすると、そのサプライチェーン情報がBomDocの下部に表示されます。BomDocのこの下部に表示される各行はソリューションと呼ばれ、左側にメーカーパーツ+パーツ番号（MPNと呼ばれます）が、右側の各タイルに利用可能なサプライヤー+サプライヤーパーツ番号（SPNと呼ばれます）が表示されます。
7. BOMアイテムグリッドには右側にBOMステータス列が含まれています。ステータスアイコンにマウスカーソルを合わせると、検出された問題に関する情報が表示されます。
8. ステータスアイコンは、すべてのアイテムにエラーNo MPN rankedが含まれていることを示す必要があります。これは、デザイナー（あなた）が選択したパーツ（MPN）をまだチェックしておらず、それぞれに満足していることを示していないことを意味します。MPNは、ランクを割り当てることによって受け入れられます（上の画像に示されています）。他のエラータイプが表示されていない各アイテムについてこれを行います。トランジスタには他のエラーがあるかもしれませんが、これはまもなく解決されます。
9. 5つのBOMアイテムのうち4つのステータスは緑色に変わるはずです()。これはこれらのアイテムがクリアされたことを示しています（注文準備完了）。
10. 各アイテムのステータスは、Propertiesパネルで設定されたBOMチェックの現在の設定に対してチェックされます。BOMチェックリストには、現在違反しているすべてのBOMチェックが詳細に記載されています。利用可能なBOMチェックとその現在の設定は、Bomチェックダイアログ（BOMチェックリストの下にあるアイコンでアクセス）で設定されます。

11. トランジスタアイテムを選択します。それは廃止としてフラグが立てられているかもしれません。MPNが割り当てられていないアイテム、またはMPNがあるがそのパーツにサプライヤーがいない場合は、メーカーリンクを作成することもできます。

    メーカーリンク機能を使用すると、ワークスペースのパーツ、またはサプライチェーンの問題がある非ワークスペースのパーツを、お好みのメーカーパーツに接続できます。この機能を使用すると、リアルタイムのサプライヤー、価格、在庫情報を含むAltiumパーツプロバイダーの全機能を、BomDocで直接すべての設計コンポーネントに適用できます。メーカーリンクはBomDocに保存されます。
12. メーカーリンクを追加するには、グリッドでトランジスタを選択し、ソリューション追加ボタンをクリックし、ドロップダウンメニューからメーカーリンクの作成/編集を選択します。

13. メーカーリンクの編集ダイアログが開きます。追加ボタンをクリックして新しいメーカーリンクを追加します。パーツ選択の追加ダイアログが開きます。このダイアログは、メーカーパーツ検索パネルと同じ方法で適切なメーカーパーツを検索するために使用されます。適切なパーツを特定するだけでなく、サプライヤー、価格、在庫も確認できます。

    BomDocで追加されたパーツ選択とランキングは、ワークスペースのコンポーネントに自動的に保存されます。
14. 同じパーツが検索結果として返される場合は、検索を広げてみてください。たとえば、BC547Cを検索してみてください。
15. メーカーパーツ列の端にある垂直の色付きバーに注意してください。これはそのパーツのライフサイクル状態を示しています。理想的には、緑色のライフサイクル状態（Volume Production）のパーツを選択します（ライフサイクル状態を表示するために垂直の色付きバーにカーソルを合わせます）。パーツにモデルが必要ないことに注意してください。なぜなら、あなたはすでに回路図にシンボルを持ち、PCBにフットプリントを持っているからです。

16. ライフサイクル状態がVolume Productionで在庫があるパーツを選択し、OKをクリックしてこのパーツを受け入れます。

    BomDocに追加されたパーツ選択とランキングは、ワークスペースのコンポーネントに自動的に保存されます。
17. メーカーリンクの編集ダイアログに戻ります。OKをクリックしてダイアログを閉じ、BomDocに戻ります。
18. BomDocのソリューション領域には2つのソリューションが表示されます。設計で使用された元のパーツと、あなたが追加したソリューションです。ソリューションは、BOMで使用される順序でリストされます。ランキング機能を使用して、選択したパーツを主要なソリューションとして昇格させます（下に示されているように、星の上にカーソルを合わせてから希望するランクをクリックします）。

19. すべてのパーツにサプライチェーンの詳細が含まれるようになりました。BomDocとプロジェクトをローカルに保存します。


    回路図のパーツに適切なサプライチェーンの詳細が含まれていない場合、BomDocで直接パーツを選択するためにメーカーリンクを作成します。

20. プロジェクトをワークスペースに保存します。プロジェクト名の隣にあるサーバーに保存コントロールをクリックし、開いたサーバーに保存ダイアログでMultivibrator.PrjPcbとMultivibrator.BomDocファイルがチェックされていることを確認し、コメントフィールドにコメントを入力します（例：BOM document add）、そしてOKボタンをクリックします。
