ハーネスの製造図面の作成

配線図とレイアウト図が完成したら、その内容の読み取り専用コピーを製造図面に配置し、必要に応じて注釈を付けることができます。ハーネス設計の製造図面は、Draftsmanエディタで作成されています。

製造図面ドキュメントの設定

ハーネス設計の製造図面を作成するためには、新しいDraftsmanドキュメント（*.HarDwf）をハーネスプロジェクトに追加する必要があります。これを行うには、プロジェクトパネルでプロジェクトエントリを右クリックし、コンテキストメニューからAdd New to Project » Draftsman Document を選択します（または、メインメニューからFile » New » Draftsman Document コマンドを使用します）。開いたNew Document ダイアログで、必要に応じて利用可能な製造図面テンプレートを選択し、正しいProjectおよびハーネスレイアウト図面Documentが選択されていることを確認してください。

New Documentダイアログ

製造図面ドキュメントのオプションは、ドキュメントのデザインスペースでオブジェクトが選択されていないときにアクティブになるDocument Optionsモードのプロパティパネルで設定できます。ドラフトマンドキュメントの設定ページを参照して、詳細を学んでください。

ビューの操作

製造図面のドキュメントでは、このプロジェクトに含まれるハーネス配線図とハーネスレイアウト図の読み取り専用ビューを配置できます。

配線図ビュー

配線図ビューは、アクティブなハーネス設計プロジェクトの配線図の自動グラフィック合成です。

配線図ビュー

配線図ビューは、アクティブバーの ボタンをクリックするか、メインメニューから Place » Wiring Diagram Viewコマンドを選択することで、製造図面ドキュメントに配置されます。

配置された配線図ビューのプロパティは、デザインスペースでビューが選択されたときにプロパティパネルで設定できます。

Wiring Diagram ViewモードのPropertiesパネル

配線図ビュー生成のための複数の配線図の使用

同じプロジェクト内に複数の配線図ドキュメント（*.WirDoc）を持つことができるため、配置された配線図ビューが生成および更新されるべき配線図ドキュメントを選択できます。配線図ビューが選択されているときにPropertiesパネルのProperties領域にあるDocumentドロップダウンを使用して、このビューの配線図ドキュメントを選択します。

レイアウト図面ビュー

レイアウト図面ビューは、アクティブなハーネス設計プロジェクトのレイアウト図を自動的に合成したグラフィックです。

レイアウト図面ビュー

レイアウト図面ビューは、アクティブバーの ボタンをクリックするか、メインメニューからPlace » Layout Drawing Viewコマンドを選択することで、製造図面ドキュメントに配置されます。

配置されたレイアウト図面ビューのプロパティは、デザインスペースでビューが選択されたときにプロパティパネルで設定できます。

PropertiesパネルのLayout Drawing Viewモード

追加ビュー

製造図面を完成させるために、追加ビューを使用できます: ハーネス詳細ビューとコンポーネントビュー。

ハーネス詳細ビューは、既存の図面の定義された領域を浮動し、その詳細の拡大表示を可能にします。ハーネス詳細ビューは、アクティブバー上のボタンメニューから選択するか、またはPlace » Additional Views » Harness Detail Viewメニューオプションを通じて製造図面ドキュメントに配置されます。詳細ビュー領域には、Circle area detail viewとRectangle area detail viewの2つのオプションがあります。

❯ ❮ Javascript

配線図ビューに適用された例の円エリアハーネス詳細ビュー 配線図ビューに適用された例の矩形エリアハーネス詳細ビュー

コンポーネントビューは、現在のハーネス設計から単一のコンポーネントの図面ビューです。コンポーネントビューは、メインメニューからPlace » Additional Views » Component Viewコマンドを選択することで、製造図面ドキュメントに配置されます。

コンポーネントビューの例

図面の注釈と寸法付け

製造図面に重要な情報を追加するために、追加の注釈、寸法、および描画ツールの範囲が提供されています。これには、自動化されたノートとハイライトシステム、およびオブジェクトの輪郭の長さ、サイズ、角度、または指名されたオブジェクト間の距離を示すツールが含まれます。

注釈付きレイアウト図面ビューの例

• コネクターや接続点に関連付けられたコールアウトは、コネクター/接続点自体とそれに関連する部品のBOM項目位置番号を表示します。以下に例を示します。

❯ ❮

• レイアウト図面ビューのコンポーネントの物理的ビューにBOM項目を表示するように設定されたコールアウトが追加されると、割り当てられた全てのキャビティに対するBOM行番号が含まれます – 画像を表示.

テーブルの使用

製造図面ドキュメントでは、部品表(BOM)、配線リスト、接続表、および汎用テーブルを図面に配置することができます。表データはプロジェクトファイルから直接導出され、ハーネス製造プロセスにとって重要な情報を簡単で視覚的な方法で伝えることができます。

配線リスト

配線リストは、ハーネス内の各配線の開始点と終了点、およびパラメータ値を表示する自動生成されたテーブルオブジェクトです。

配線リスト

配線リストを配置するには、メインメニューからPlace » Wiring Listを選択するか、アクティブバーからWiring Listコマンドを使用します。

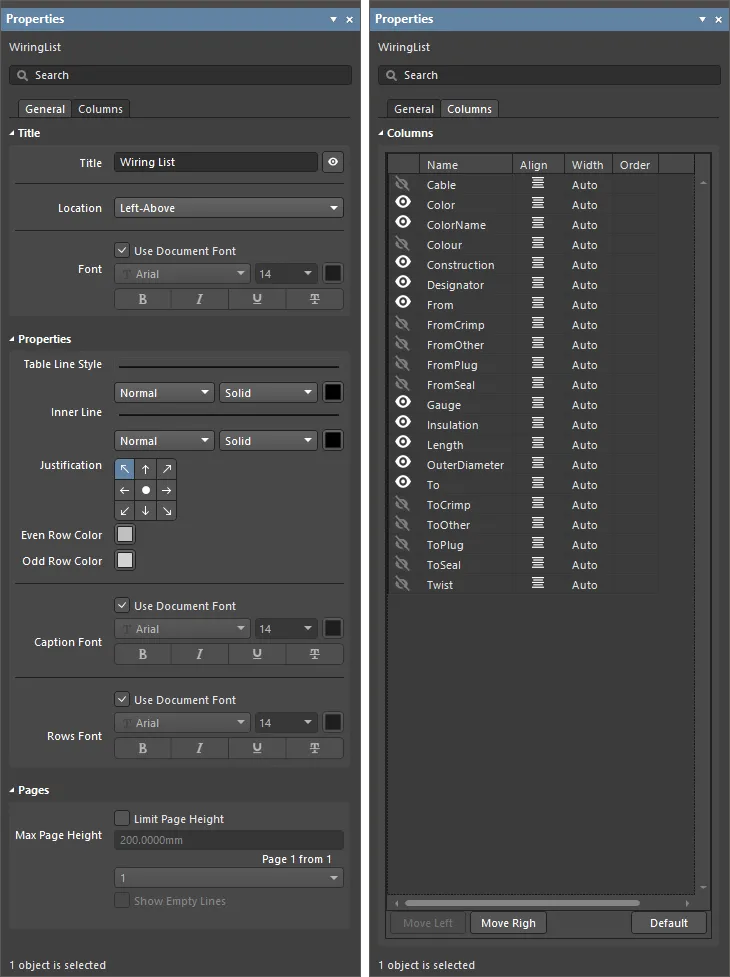

配置された配線リストを選択すると、プロパティパネルでそのプロパティ設定にアクセスできます。これにより、配線リストの視覚的属性やデータ内容のほとんどの側面を設定するオプションが提供されます。

PropertiesパネルのWiringListモード（一般および列タブ）

配線リストの分割

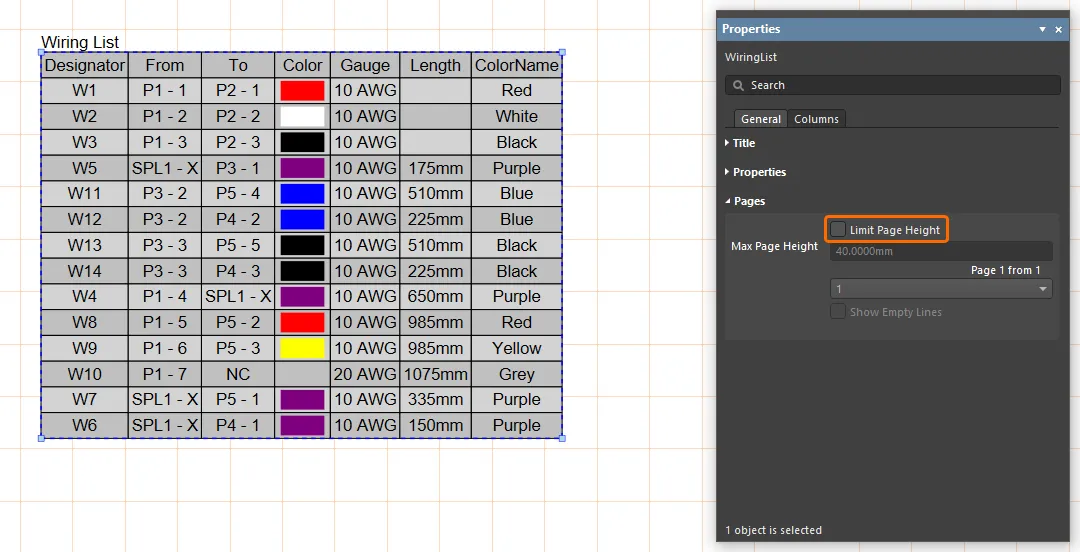

高度なハーネス設計の配線リストには多数のエントリが含まれており、それらを一つの表として描画ドキュメントに収めるのが難しい場合があります。フォントや表のスケーリング、複数のカスタムテーブルエントリ、または外部ドキュメントに頼るのではなく、配線リストテーブルを「分割」して、配線リストを複数の「ページ」にわたって表示させることができます。

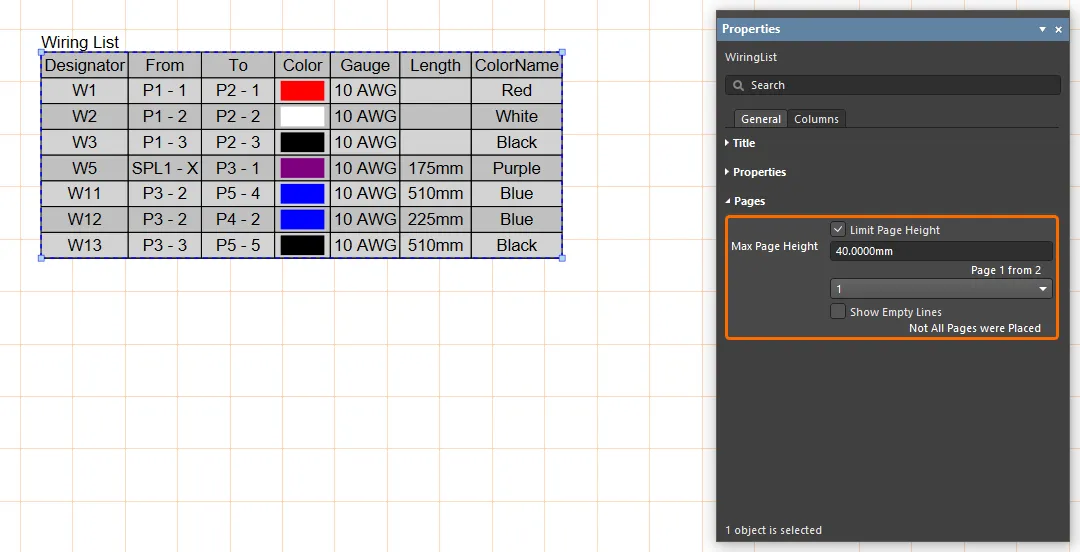

配置された配線リストのプロパティパネルで、Pages領域のLimit Page Heightオプションを有効にすることで、指定された高さエントリ（Max Page Height）にテーブルの高さを制限し、それによってテーブルに表示される行数を制限できます。

❯ ❮

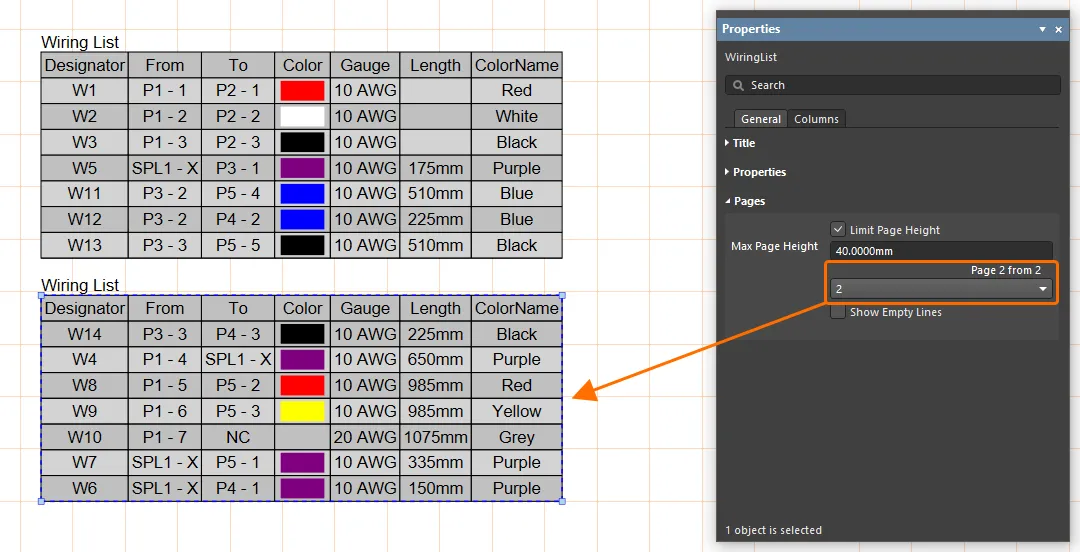

エディタは、パネルのPageエントリ（例：1 from 2）によって示されるように、配線リスト全体が表示されていないことを検出し、関連するドロップダウンメニューを使用して、どのページが表示されるかを指名できます。配線リストのさらなるページを追加するには、別の配線リスト（Place » Wiring List）を配置し、プロパティパネルのPage領域で次のPageを指定します。

接続表

コネクションテーブルは、ハーネス内のすべての接続ポイント（コネクタピン、スプライスなど）に接続されているワイヤーを示す、自動的に生成されたテーブルオブジェクトです。

コネクションテーブル（すべてのコンポーネント用）

コネクションテーブルを配置するには、メインメニューからPlace » Connection Tableを選択するか、アクティブバーからConnection Tableコマンドを使用します。

配置された接続表を選択して、プロパティパネルでそのプロパティ設定にアクセスします。これにより、接続表の視覚的属性やデータ内容のほとんどの側面を設定するオプションが提供されます。Componentオプションを使用して、テーブルにプロジェクトの全コンポーネントのデータ、または特定のコンポーネントやスプライスのデータを表示できます。

プロパティパネルの接続表モード（一般および列タブ）
