Altium NEXUS 全新功能

Created: 一月 05, 2022 | Updated: 九月 01, 2022 | Applies to version: 5

Nexus message

This documentation page references Altium NEXUS/NEXUS Client (part of the deployed NEXUS solution), which has been discontinued. All your PCB design, data management and collaboration needs can now be delivered by Altium Designer and a connected Altium 365 Workspace. Check out the FAQs page for more information.

This page details the improvements included in the initial release of Altium NEXUS 5, as well as those added in subsequent updates. Along with delivering a range of improvements that develop and mature the existing technologies, each update also incorporates a large number of fixes and enhancements across the software based on feedback raised by customers through the AltiumLive Community's BugCrunch system, helping you continue to create cutting-edge electronics technology.

You have the choice to continue with your current version, update your current version, or install Altium NEXUS 5 alongside your current version to access the latest features. Your current version can be updated from within the software in the Extensions and Updates view". If you prefer to install Altium NEXUS 5 alongside your current version, visit the Altium Downloads page to download the installer then choose New Installation on the Installation Mode page of the installer.

Altium NEXUS 22.8

发布日期：2022年8月26日——版本22.8.2（版本号 66）

Altium NEXUS 22.8版本发布说明

原理图输入改进

将多个元件标记为装配/不装配

此次发布新增了在原理图图纸已编译标签上选择多个元件并使用Active Bar中的图标或右键单击选择菜单中的Part Actions » Toggle Fitted/Not Fitted命令切换其Fitted / Not Fitted变体状态的功能。

切换多个元件Fitted / Not Fitted状态的示例。图中显示多个处于Fitted状态的选中元件（C32～C35）。将光标悬停在图片上，可以看到在选择Toggle Fitted/Not Fitted命令后，其变体状态改为Not Fitted。

将复用模块或原理图片段作为图纸符号进行放置

在本次发布中，用户可以将复用模块或原理图片段作为图纸符号放置在原理图图纸上，并将该复用模块或原理图片段的内容放置在自动创建的子原理图图纸上。为此，请从Place按钮下拉菜单或块/片段平铺图右键菜单中选择Place as Sheet Symbol命令。

将复用模块作为图纸符号进行放置的示例。图中显示从Design Reuse面板访问Place as Sheet Symbol命令。将光标悬停在图片上，可以看到放置在自动创建的子原理图图纸上的复用模块的内容。

Place命令像以前一样，可将复用模块或原理图片段放置在活动原理图图纸上。

PCB设计改进

自定义焊盘形状

通过这项新功能，您将可以在PCB设计和PCB封装中创建自定义形状焊盘。

放置在PCB设计中并且具有自定义形状焊盘的元件示例。

用户可以通过转换放置的区域或闭合轮廓，或者直接通过从Properties面板的Pad模式的Shape下拉菜单中选择新的Custom Shape入口，创建自定义焊盘形状。
用户可以使用Properties面板中的Outline Vertices表、Properties面板中的Edit Shape按钮，或使用焊盘右键菜单中的Pad Actions » Modify Custom Pad shape命令，编辑放置的自定义形状焊盘。
软件支持实心和阴影多边形铺铜与自定义形状焊盘的热风连接。您可以选择使用焊盘区域每一侧的导体或使用一定数量的导体，以便它们以指定角度与焊盘原点相交。
用户可以借助查询语言IsCustomPadShape和IsCustomPadShapeOnLayer关键词，更好地选择自定义形状焊盘、限定设计规则的适用范围等。您还可以将PadShape_AllLayers、PadShape_TopLayer、PadShape_BottomLayer和PadShape_MidLayer<n>关键词与“Custom Shape”字符串一起使用，以获取特定层上的自定义形状焊盘。
PCB Pad Via Templates面板支持自定义焊盘形状模板。自定义焊盘形状的模板名称以字母“u”开头。
在生成制造输出（Gerber、ODB++）时，自定义焊盘形状现在将作为带圆弧的闭合轮廓输出。
在以ASCII格式保存/加载PCB时，软件支持自定义焊盘形状。
Mentor Expedition® Importer支持自定义焊盘形状。在Altium NEXUS中导入时，此类焊盘将作为自定义形状类型焊盘导入。

如需了解有关此项功能的更多信息，请参阅“Working with Custom Pad Shapes”。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用PCB.Pad.CustomShape选项来使用此项功能。

为线路、圆弧和过孔添加最大电流和电阻值

Properties面板的Net Information区域现在提供用于选定Track、Arc或Via对象的Max Current和Resistance计算值。

Properties面板的Track、Arc和Via模式现在提供Max Current和Resistance值。

添加差分对和xSignal信息

对于PCB上的铜对象，如果所选对象是差分对或xSignal的一部分，则有关Differential Pair、Differential Pair Class、xSignal和xSignal Class的信息将显示在Properties面板中。

Properties面板将显示有关所选对象所属差分对和xSignal的综合信息。

单击Net Information域中的链接，以在PCB面板中打开网络/差分对/ xSignal。

改进单行和多行文本对象的操作方式

您现在可以使用Properties面板中的String和Frame按钮，在选定Text对象的单行和多行编辑模式之间切换。使用单行String模式时，请使用Text字段输入值或使用下拉菜单选择特殊字符串。在多行Frame模式下，文本对象属性将按原来的方式工作。

Properties面板的Text模式将提供String和Frame编辑模式。

自相交区域的渲染

此项功能允许用户在PCB编辑器中，以与导出至制造输出（Gerber/ODB++）相同的方式，渲染自相交区域。

PCB编辑器设计区中选定的自相交区域示例。将光标悬停在图片上，可以在生成的Gerber输出中看到该区域。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用PCB.Rendering.SelfIntersectedRegions选项来使用此项功能。

粘贴对象时的网络优选设置

通过引入不同对象类型的优先级，对PCB设计中粘贴对象的网络分配行为做出了改进。

当在铜质电路层上粘贴对象，并且该对象在粘贴时与一组不同类型对象重叠时，软件将把最高优先级对象的网络分配给被粘贴的对象。优先级如下（1表示优先级最高）：

焊盘（Pad）
填充（Fill）
区域（Region）
线路（Track）
圆弧（Arc）
过孔（Via）
多边形铺铜（Polygon Pour）

软件将最高优先级对象网络分配给被粘贴的对象。图中显示了粘贴在具有不同网络的一组不同类型对象上的一个对象（线路）。由于焊盘是该组对象中优先级最高的对象，因此软件将把其网络（Pad_Net）分配给被粘贴的对象。将光标悬停在图片上以查看结果。

当在铜质电路层上粘贴对象，并且该对象在粘贴时与一组相同类型对象重叠时，单击粘贴对象时，软件将把处于光标下方的对象的网络分配给被粘贴的对象。

软件将光标下方对象的网络分配给被粘贴的对象。图中显示了粘贴在一组相同类型对象（焊盘）上的一个对象（线路）。由于焊盘2是单击粘贴对象时处于光标下方的对象，因此软件将把该焊盘的网络（Pad2_Net）分配给被粘贴的对象。将光标悬停在图片上以查看结果。

当在铜质电路层上粘贴一组物理连接对象，并且该组中的不同类型对象与具有不同网络的现有对象重叠时，软件将把该组中最高优先级对象的网络分配给所有被粘贴的对象。在这种情况下，适用上述优先级。

软件将给最高优先级对象的网络分配给一组物理连接对象。图中显示了粘贴在具有不同网络的对象（过孔）上的一组连接对象（从左到右：Fill、Region、Track、Arc、Via和Polygon Pour）。由于填充是被粘贴对象中优先级最高的对象，因此软件将把分配给填充的网络（Via1_Net）分配给该组对象中的每一个对象。将光标悬停在图片上以查看结果。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用PCB.CopyPaste.NetsPriority选项来使用此项功能。

新版开放式级联技术

此次发布引入了新的Open CASCADE Technology 7.5版本。使用更新后的版本可以提高STEP三维模型文件（尤其是大文件）的加载和导出性能。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用PCB.OpenCascadeLatestVersion选项来使用此项功能。

检测网络中的死铜基元

软件将检查已分配网络，但未通过连接线连接到同一网络的任何Pad对象且未与同一网络的其他对象连接的铜质电路层对象。如需运行检查，请单击Tools » Design Rule Check。请确保在Design Rule Checker对话框的Report Options页面上启用Report Dead Copper larger than选项。（该选项的值字段适用于平面。所有其他对象，无论大小，均将接受检查。）该选项默认启用。在Messages面板和Design Rule Verification Report中，错误被标记为Unrouted Net Constraint。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用PCB.Rules.DeadCopperInNet选项来使用此项功能。

防止自相交

在放置或编辑多边形对象（例如，Polygon Pour或Regions）时，如果对象轮廓发生自相交，则屏幕上将弹出一则警告，提醒您注意这一问题。您可以在警告框内单击Proceed，继续使用当前形状，或者单击Revert，返回至最后一个不相交顶点。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用PCB.PreventSelfIntersections选项来使用此项功能。

数据管理改进

新增BOM比较功能

通过实现对BOM文档的支持，扩展了将Altium 365 Workspace项目的本地保存文档与该项目的提交或发布版本进行比较的功能。从Save to Server对话框、Projects面板或Project History视图中选择一个命令，以选择将与本地保存文档进行比较的所需数据集。

用户可以从Projects面板访问BOM比较命令。

如需了解有关本地文档比较功能的更多信息，请参阅“Working with Documents 页面中的Compare Local Documents with Commit or Release Data部分”。

在默认模板中添加输出作业模板

在Preferences对话框的Data Management - Templates页面增加了Output Job选项。使用该选项，用户可以将输出作业模板添加到连接的Workspace。用户可以从Add下拉菜单访问该选项，具体如下所示。

电路仿真改进

增加了对数字节点的支持

在本次发布中，实现了对数字节点的支持。数字节点是仅连接到具有数字模型的元件管脚的电路节点。本次发布还新增了一种Digital波形，以表示数字输出波的逻辑电平（0、1、未定义）。

Simulation Generic Components库的元件均已实现数字化，因此用户将可以在模拟和数字计算中使用这些元件。
如需将数字波形添加到输出图中，请从Add Output Expression对话框的Waveforms下拉列表中选择Digital。数字波形的前缀为d。

请注意，可以将同时与模拟和数字元件相连的节点绘制为数字信号或电压。
数字信号的未定义状态用图中的二重线和X数值表示。
此外，本地发布还实现了对PSpice数字激励信号发生器的支持。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用Simulation.DigitalNodes选项来使用此项功能。

使用仿真模型对话框定义新的仿真模型

在本次发布中，Sim Model对话框被用于为在其Single Component Editing模式下的Component Editor中创建或编辑的Workspace库元件定义新的仿真模型或编辑引用的仿真模型。此项功能使您可以快速定义对来自不同来源的仿真模型的引用。

使用Sim Model对话框为Workspace库元件定义一个新的仿真模型。

此项功能目前处于公测阶段。如有需要，可以在Advanced Settings对话框中启用Simulation.NewSimModelDialogForServerComponent选项来使用此项功能。

改进用于管理输出表达式的用户界面

在Simulation Dashboard面板中实现了多项功能和控件，以便更好地管理面板的输出表达式：

添加了一个绘图编号下拉列表和一个颜色图标，使用该下拉列表和图标，用户可以在不打开Add Output Expression对话框的情况下定义现有绘图的编号（或创建新的绘图）和波的颜色。
当面板中的输出表达式字段当前处于活动状态时（文本光标位于字段内），单击Output Expression区域底部的+ Add控件可以在活动表达式下方添加一个新的输出表达式。新添加的表达式将沿用活动表达式的Plot Number和Axis Number值。
现在，用户可以使用拖放技术改变输出表达式行的顺序。在输出表达式行的空闲位置单击并按住鼠标左键，以在列表中向上或向下移动该行。

全新的全局参数设置

Advanced Analysis Settings对话框的Global Parameters标签现在显示全局参数计算值及其公式。如果使用公式定义全局参数，则其值将显示在Value列中，并且公式将显示在该值旁边的括号中。

Advanced Analysis Settings对话框的Global Parameters标签现在显示全局参数计算值及其公式。

消息面板中的自动分配消息显示

与自动分配仿真模型相关的消息现在显示在Messages面板中。单击自动分配模型的Edit Model控件以打开Sim Model对话框并显示与该模型相关的消息。

与自动分配仿真模型相关的消息示例。

Altium NEXUS 22.8中完全公开的功能

以下功能已退出公测，并在此次发布中对外开放：

为没有模型的元件自动分配仿真模型——从22.7版开始提供
PCB健康检查监控器——从22.5版开始提供
全新设计复用功能——从22.4版开始提供
相对于选定目标xSignal的长度调整——从22.3版开始提供

Altium NEXUS 22.7

发布日期: 2022年7月19日 – 版本 22.7.1 (build 60)

Altium NEXUS 22.7版本发布说明

PCB设计改进

支持助焊层输出中的变量

如果您的设计包括带有“不装配”元件的变量，这些元件的焊盘上不再有助焊层。所有助焊层输出类型均已更新以支持此功能。

助焊层（深灰色）会自动排除不装配元件。将鼠标指针悬停在图像上，显示电路板上的不同变量。

在Edit Project Variant对话框中使用新的Allow variation for paste mask选项，启用/禁用配置中变量的助焊层输出。

能够更改调谐对象层属性

您现在可以在Properties属性面板使用Properties区域中的新Layer下拉菜单来更改调谐对象的层（手风琴“Accordion”、长号“Trombone”和锯齿“Sawtooth”型），如以下手风琴“Accordion”对象的示例所示。

数据管理改进

SSH到HTTPS中央存储库连接

当将更改推送到外部GIT VCS下的项目，或使此类项目在线可用，而其设计所在的中央存储库使用SSH协议进行连接（Altium NEXUS不支持）时，现在您可以选择尝试更新中央存储库，使用受支持的HTTPS连接协议（前提是中央存储库支持该协议）。

输出注释PDF增强

已对输出注释PDF报告进行了多项改进。

报告的方向进行了调整，提供更佳的可读性。
项目名称和ID以及新增的文档名称为活动链接，可点击打开Altium 365网络浏览器。
添加了新的Assignee和Status列，显示有关注释的更多信息。

可操作软锁状态

当多个用户正在编辑作为工作区项目一部分的相同“软锁”文档时，项目面板中会出现相关的冲突状态图标。在此版本中，软锁功能提供的冲突状态图标现在可以操作。您可以单击图标通过恢复编辑来解决冲突。

要了解有关实时冲突预防的更多信息，请参阅协作者可视化和冲突预防页面的冲突预防部分。

禁用中央存储库结构验证

由于无法向SVN中央存储库提交，存储库验证功能已被禁用。该功能将在未来的版本中得到改进和恢复。

禁用可操作的VCS状态图标

提供改进的文档VCS状态的功能目前已被禁用（默认情况下）。简要概述，此功能将项目面板中项目文档的VCS图标转换为活动控件，单击这些控件可以访问更多特定信息，以及执行适用操作的命令。如果您还没有体验到对性能的影响，您可以再次启用此功能。如需使用此功能，可以在Advanced Settings对话框中启用UI.ActionableDocumentStatuses选项。

平台改进

在分组选项卡中按字母顺序对文档进行排序

当大量的文档打开时，会按文档类型分组，或者使用Preferences对话框的System - View页面上的Group documents by kind选项按项目分组。在此版本中，文档列表按字母顺序排序。当在System - View页面上启用By document kind选项时，文档将按字母顺序排序。启用By Project选项后，文档将在文档类型中按字母顺序排序。下图示例显示了按字母顺序排列的原理图文档分组。

此功能处于公开测试阶段，如需使用，请在Advanced Settings对话框中启用UI.DocumentTabDropdownSorting 选项。

Draftsman改进

能够在Draftsman文档中添加和编辑注释

此版本添加了在Draftsman文档中创建和编辑注释的功能，类似于原理图和PCB文档中的现有功能。

您可以通过以下方式创建注释：

单击Comments and Tasks面板中的可用按钮。
在设计空间的右上角附近单击。
使用主菜单中的Place » Comment命令。

了解有关项目注释的更多信息。

此功能处于公开测试阶段，如需使用，请在Advanced Settings对话框中启用Draftsman.Comments选项。

电路仿真改进

为无模型元件自动分配仿真模型

您可以使用该功能自动将仿真模型分配给无模型元件。如需使用此功能，请在仿真控制面板Verification阶段下的Components without Models区域中单击Assign Automatically。搜索将在以下来源依次执行：

本地 - 本地存储的模型，位于Preferences对话框的Simulation – General 页面的“Model path”字段中定义的路径中。
库 – Available File-based Libraries对话框的Installed选项卡上列出的已安装库。
服务器 - 来自连接工作区的仿真模型。
Octopart - 云库中提供的仿真模型。

找到的模型将分配给元件，并在元件和仿真模型之间自动映射引脚。自动分配的结果显示在仿真控制面板中。

如果无法将仿真模型正确映射到元件，则该元件将列在仿真控制面板中具有部分指定模型条目的元件下。您可以单击元件的Edit Model链接，打开Sim Model对话框并编辑管脚映射。

此功能处于公开测试阶段，如需使用，请在Advanced Settings对话框中启用Simulation.ModelAutoAssign选项。

快速访问仿真通用元件

在此版本中，您现在可以从Simulate主菜单快速访问最常用的仿真通用元件（电阻、电容器、晶体管等）。

您也可以在Mixed Sim工具栏上找到这些命令。

Altium NEXUS 22.6

发布日期：2022年6月16日– 版本22.6.1 (build 34)

Altium NEXUS Version 22.6发布说明

原理图设计改进(22.6)

多功能引脚自定义名称

此功能可实现多功能引脚的自定义命名。通过原理图库文档中Properties面板的Pin模式下新的Functions字段，输入所需的自定义名称。点击Enter后，自定义（可替换）名称将显示于下图所示字段的下方。该字段没有限制，可使用数字和/或特殊字符（&、*、%等）。自定义名称的所有字体设置与原始引脚名称相同。

自定义名称将显示于原理图文档中Properties面板下Component模式中的Pins选项卡上。

此外，还可在使用Symbol Wizard创建原理图符号时，确定自定义引脚名称。当Symbol Wizard的Display Names列中输入的引脚名称包含斜杠 (‘/')时，这些名称将作为自定义引脚名称添加到生成的符号引脚上。

请注意，使用斜杠字符分隔每个引脚函数属于硬编码，因此，假如引脚名称本来就包含斜杠而不是为其创建的自定义引脚名称（如，I/O）时，您可在创建符号后通过Properties 面板中的Pin模式将这些额外的引脚名称删除。

Symbol Wizard中的带斜杠字符引脚名称示例。将光标悬停于图像上方，可查看生成的符号引脚属性。

可通过点击带自定义名称的引脚名称，来管理原理图符号上的引脚名称显示。在打开的弹出窗口中，点选要显示于原理图符号上的函数名。如果未选择列表中的自定义引脚名称，则将显示默认名称。

请注意，带自定义名称的引脚名称采用不同于元件体色的背景色，以便在设计空间中区分此类引脚（这不会影响到原理图的打印输出）。

带自定义引脚名称的引脚快捷菜单示例。将光标悬停于图像上方，可在选中某些自定义名称后查看该引脚。

当放置于原理图上的元件正在从其源库中更新，且元件引脚具有仅在原理图上定义的自定义命名时，更新将不会删除自定义引脚命名。

该功能处于开放测试阶段。如果需要，可使用Advanced Settings 对话框中的 Schematic.CustomNamesForMultifunctionalPins 选项将其禁用。

支持多通道项目中的备用零部件

定义多通道设计的变量时，可跨通道选择特定/不同的备用零部件。因此，不支持的多通道备用条目选项已从Project Options对话框的Error Reporting选项卡中删除。

该功能处于开放测试阶段。如果需要，可使用Advanced Settings对话框中的 Schematic.SupportForAlternatePartsInMultichannels 选项将其禁用。

文本框中标识符与网络名称的可用性

文本框中的元件标识符与网络名称作为链接放置于原理图中，并在原理图和打印的PDF文件中提供交叉探测功能。采用Properties面板中Text Frame模式下的Properties区域，通过使用Text字段中的 ‘@'定义该链接，以此访问可能的选择列表。选择需搜索的基元；此时文本框包含下方图二中所示链接。

点击该链接可放大并突出显示图纸上的基元。

该功能处于开放测试阶段。如果需要，可使用Advanced Settings对话框中的 Schematic.LiveReferencesToDesignatorsAndNetsInTextFrames 选项将其禁用。

能够处理位于原理图外部的对象

此时，可选择并移动位于原理图页面边界外的任何原理图设计对象。当选中一个对象时，可执行与原理图页面边界内的对象相同的操作与命令集。

该功能处于开放测试阶段。如果需要，可使用Advanced Settings对话框中的 Schematic.AccessibilityOfObjectsOutsideTheOutlineOfSchematicPage 选项将其禁用。

PCB 设计改进(22.6)

新增电路板属性参数选项卡

为了可快速查看当前PCB设计参数，为Properties面板中Board模式新增了一个Parameters选项卡。该选项卡同时列出了系统参数（如，PCB文件名）和从PCB计算的参数（如，PCB上的元件数量及电路板厚度）。

使用面板顶部的“过滤器”按钮可缩小参数列表的范围。在面板中选中参数时，使用列表底部的Place按钮可将参数作为特殊字符串快速放置。

Properties面板中Board模式下的Parameters选项卡可提供有关PCB设计的全面参数信息。

增加了对健康检查监测器中Unused xSignal和From-Tos 的检查

此版本中实施的新检查属PCB Health Check Monitor功能的一部分：Unused xSignals和Unused From-Tos。如果PCB设计包括未在任何设计规则下使用的xSignals或From-Tos，则其将触发相应PCB健康检查的问题。可通过Health Check选项卡上提供的Fix Issues按钮将Unused xSignals与Unused From-Tos从设计中删除。

可使用全新的Unused xSignals和Unused From-Tos PCB健康检查，查找未在PCB设计的设计规则下使用的xSignals与From-Tos。

通过PCB面板的xSignals与From-To Editor模式可分别检查当前PCB设计的xSignals与From-Tos。

DRC性能完美提升

在Advanced Settings对话框中添加了以下选项，可大大提升DRC性能。

启用 PCB.EngineX.RuleSystem 选项，以使用新的DRC功能。
启用 PCB.EngineX.ExpressionEngine 选项，以使用新的Expression Engine功能。
启用 PCB.EngineX.ClearanceRule 选项，以使用新的Clearance Rule功能。

该功能处于开放测试阶段。如果需要，可使用Advanced Settings对话框中的相关选项对其进行访问。

数据管理改进(22.6)

增加了本地文件与提交或发布的比较

将本地保存的原理图文档与Altium 365 Workspace项目（其中这些文档属该项目的一部分）的提交或发布进行比较的功能得以实现。如需将原理图文档与所需数据集进行比较，可以从Save to Server对话框中的Compare按钮菜单、 Projects面板中的项目或项目文档右键单击菜单的History & Version Control » Compare，或Project History视图中新的Local Changes图块的控制菜单中选择该命令。

❯❮

选择命令后，比较结果将显示于默认网页浏览器的新选项卡中。

原理图比较结果示例。

如需了解有关Altium 365 Workspace提供的设计数据比较功能的更多信息，请参阅Design Data Comparisons。

在属性面板中增加了设计复用模式

此版本实现了Properties面板中新的Design Reuse模式。如果选定的原理图或PCB元件属于设计中复用模块的一部分，则可通过点击面板的Component模式中提供的Reuse Block链接来访问该模式。元件的父级复用模块的属性将显示于面板中。要返回至初始选定的元件属性，请使用Component链接。

从属于此复用模块的元件中访问复用模块属性。上方图像显示从原理图元件访问属性。将光标悬停于图像上方，可查看来自PCB元件的访问。

在注释和任务面板中显示一般任务

此时，一般任务（应用于当前项目但与项目注释或文档无关的任务）显示于Comments 和Tasks面板中。这些任务在项目条目下单独组中的面板中列出。对于一般任务，面板中显示的内容和属性（指定人、优先级等）与常规任务相同。

此时，一般任务在Comments和Tasks面板中列出。

访问项目的详细管理页面时，可从基于Altium 365 Workspace浏览器界面的Tasks页面创建项目的一般任务。如需了解更多信息，请参阅Management of a Specific Project – Tasks。
了解关于Project Commenting的更多信息。

电路仿真改进(22.6)

仿真示例

Shared Documents文件夹中添加了一组快速启动仿真示例（C:\Users\Public\Documents\Altium\<PlatformAndVersion>\Examples 为默认安装）。每个示例均演示了真实的仿真用例，并提供了有关仿真器设置和结果阐释的信息。

Y轴的对数形式

在Sim Data Editor中，仿真结果中的Y轴此时可以对数形式显示，其方式与之前X轴显示方式相同。使用Y Axis Setting对话框配置Y轴，使其以对数形式显示。

Altium NEXUS 22.6公开发布的性能

以下功能已从公测版本中取出，并在此版本中转为开放：

SheetSymbolDesignator 特殊字符串 - 自22.3版起可用
自定义差分对后缀-自22.5版起可用

Altium NEXUS 22.5

发布: 2022年5月19日 – 版本 22.5.1 (内部版本号 42)

Altium NEXUS 22.5 版本发布说明

原理图输入改进 (22.5)

‘查找文本’增强

您现在可以通过启用“查找文本”对话框中的“遮蔽匹配”选项，在原理图文档中进行搜索（编辑» 查找文本，Ctrl+F）时遮蔽结果。启用此选项和“跳转到结果”选项后，所有找到的元素都将缩放，而其他元素将根据首选项对话框的系统-导航页面上的设置变暗。

自定义差分对后缀

之前版本中，差分对通过添加特定的后缀来定义，即 _P（正）和 _N（负），但是，预定义的后缀对用户来说过于有限。为了提供更多的灵活性，现在您可以使用“项目选项”-“选项对话框”的“差分对”区域中的自定义后缀来定义差分对。如果仅定义了某对差分对中的一个后缀，或者在另一对自定义后缀中已经使用了后缀，则无法再添加自定义后缀。后缀不能包含空格或下划线("_")。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中启用的 Schematic.EnableCustomDiffPairNaming选项将其关闭。

PCB设计改进 (22.5)

PCB健康检查监测

PCB设计的最终目标是获得一组正确可靠的组装和制造输出，任何设计工具的目的之一是为用户提供好用的工具，在设计投入生产之前发现并解决设计过程中可能出现的问题。在不断的开发过程中，Altium NEXUS在每个版本中都提供了增强功能和错误修复，为您提供更好的设计体验，避免在PCB中出现“不健康”布局。在某些情况下，从Altium NEXUS的DRC系统角度来看，电路板的某些区域布局良好，不会导致严重的构造问题。但是，在MCAD协同设计或生成PCB输出期间，它们可能会导致软件性能下降和其他问题。例如，在Altium NEXUS的之前版本中，PCB组件具有360度旋转值，但在当前版本中不再允许这种情况发生，软件将此类组件设置为0度。

这些“不健康”的电路板布局元素在某些区域改进和修复之前，可能存在于软件旧版本创建的设计中。为了帮助您检测和解决此类问题，以及在某些条件下可能出现的其他一些问题，该版本引入了PCB健康检查的概念。健康检查助您发现PCB设计中的常见问题并将其修复，避免在设计和制造过程的下一阶段出现潜在问题。可用的PCB健康检查列表将继续增加。

“属性”面板的“电路板”模式（在活动PCB文档未选择对象时可用）新增“健康检查”选项卡，可用于配置、执行和浏览PCB健康检查的结果。您也可在面板的该选项卡上找到修复特定类型问题的建议。

“属性”面板新增的“健康检查”选项卡在“Board”模式下。

如需了解关于此功能的更多信息，请参阅PCB健康检查监测。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中启用的 PCB.HealthCheckMonitor选项将其关闭。使用以下设置配置所需的功能模式：默认值为1。
0-关闭
1-用户模式
2-调试模式（附加检查功能正在积极开发中）。

为电路板阵列设置板形外框可见性

在属性面板的“嵌入式板阵列”模式中添加了全新“板形外框”选项。此按钮允许您控制作为所选板阵列组成部分的PCB板形外框的可见性。

使用“板形外框”按钮来控制板形外框的可见性。将鼠标指针悬停在图像上，查看启用状态和禁用状态之间的差异。

改进配置PCB打印输出的打印对话框

“打印”对话框得到增强，简化PCB设计打印页面的配置。为提高用户的易读性，部分选项从项目符号重新定位并更新至高亮显示框中。“页面”选项卡目前包括用于显示表面贴装、通孔和设计视图的打印输出属性选项，以及用于配置特定图层的显示图层区域。

制造输出的默认单位

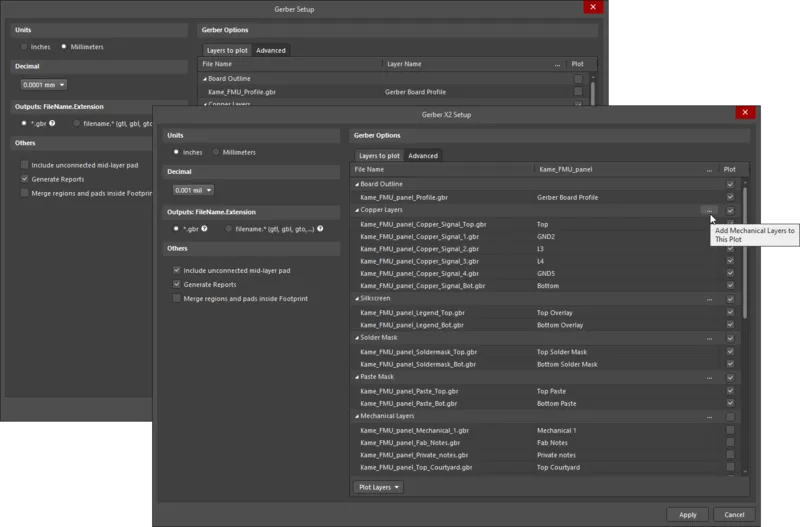

新版本中，毫米是配置Gerber、Gerber X2、ODB++ 和 NC Drill制造输出（文件”制造输出）时的默认单位，如下图中的Gerber X2设置和NC Drill设置对话框所示。

检测无网络分配的铜基元

检查“无网络”分配的所有铜质电路层。如需运行检查，请单击“工具”-“设计规则检查”。确保“设计规则检查器”对话框的DRC报告选项页面启用“报告死铜大于”选项。（此选项的值字段适用于平面。检查所有对象，无论大小尺寸如何。）默认启用此选项。错误在消息面板和设计规则验证报告中标记为未布线网络约束。

此检查不会检测已分配网络的铜区域。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中启用的 PCB.Rules.DeadCopperNoNet选项将其关闭。使用以下设置配置所需的功能模式：默认值为2。
0-无须检查。
1-检查所有。
2-检查除空闲焊盘、文本对象和元件中的对象之外的所有对象。

数据管理改进 (22.5)

改进项目版本控制状态

“项目”面板中为文档提供的版本控制状态图标更新为活动控件，单击即可接收文档VCS状态的更多信息以及执行相关操作的访问选项。例如，单击具有本地保存修改但尚未发送至工作区的文档图标会显示本地修改的保存日期和时间，以及将项目更改保存到工作区或恢复文档的本地修改。

Click a VCS status icon in the Projects panel to show more information on the document status and access-related actions.
单击“项目”面板中的VCS状态图标，可显示有关文档状态和访问相关操作的更多信息。

添加对从外部VCS移动到ConcordPro Workspace Native VCS的支持

当连接到Concord Pro工作区时，Altium NEXUS现在能够将使用外部VCS系统的项目全盘迁移到全托管工作区项目，该工作区将设计文件托管在工作区的Git中央存储库。转换后的设计项目将保留以前的VCS提交历史，同时使用工作区支持VCS的本机功能，例如高级项目共享、单一身份验证和基于事件的历史时间线。

目前不支持使用带有文件协议的外部SVN存储库的项目迁移

增加“新建库”对话框

引入“新建库”对话框，改进新库的创建。从主菜单中“选择文件”»“新建”»“库”来访问对话框。该功能提供了创建新的工作区库元件、元件模板、封装或符号或创建旧一代库（基于文件或数据库类型的库）的流程。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中的UI.CreateLibraryDialog选项将其关闭。

增加编辑本地片段属性的功能

现在您可以通过“片段属性”对话框编辑本地片段的名称、描述和路径，访问设计复用面板，单击本地片段的图块（或右键单击图块上的任何位置），然后从菜单中选择“编辑属性”命令。

访问“设计复用”面板，使用“片段属性”对话框编辑本地片段的属性。

Altium NEXUS 22.5公开发布的性能

以下功能已从公测版本中移除，并在此版本中转为公开：

图表符索引增强功能 - 自22.2版起可用
防止修改PCB元件基元 - 自22.2版起可用

使用“优选设置”对话框的“PCB编辑器”-“常规”页面“元件”选项中的“锁定基元保护”来启用/禁用防止修改PCB元件基元功能。

Altium NEXUS 22.4

发布: 2022年4月13日 - 版本22.4.2（内部版本号48）

Altium NEXUS 22.4版本发布说明

原理图输入改进

显示备用元件参数

在已编译原理图文档选项卡上查看变量时，“属性”面板将显示备用零部件属性，而非先前版本所显示的原始元件属性（备用零部件属性为只读信息）。

在原理图上为元件定义了备用零部件。选择已编译选项卡时，“属性”面板将显示当前变量的元件属性。

数据管理改进

全新设计复用功能

重复使用设计内容的功能不仅有助于节省时间，而且还使您可以创建一组经验证的电路模块，从而降低元件库存并使您的设计团队能够专注开发新概念和新产品。为了扩展现有的设计片段概念，我们在此次发布中实施了新的“复用块”。与Altium 365工作区连接后，您即可创建、使用和管理“复用块”类型的新内容，以及基于工作区的原理图和PCB片段。通过新的设计复用面板，您可以重复使用电路块以及基于工作区的片段和本地片段。

设计复用面板

复用块可以包含PCB的电路原理图及其物理表示。在原理图上放置复用块时，其物理表示将在ECO过程中自动放置。

能够更好支持PCB面板的全新Gerber对话框

我们已将“Gerber设置”和“Gerber X2设置”对话框替换为带有特定选项的对话框，以适应各种Gerber格式的需要。新的对话框包含两个输出命名选项（分别是带唯一扩展名的PCB文件名和带通用扩展名的唯一文件名）。

PCB面板支持

为PCB面板（嵌入式板阵列）生成Gerber 或Gerber X2输出时，新的对话框中将包含一个面板列，以及一个面板内电路板层列。使用新增的电路板层列，您可以快速验证各个电路板层是否映射到正确的面板层。

了解更多关于生成Gerber制造数据。

此功能处于公测阶段。如有需要，可以通过启用高级设置对话框中的 UI.Unification.GerberDialog 选项来禁用此功能。

另请注意，Gerber 设置对话框中的镜像列处于开放测试阶段。如果需要，可以使用高级设置对话框中的 UI.Unification.GerberDialog.ShowMirrorColumn 选项启用它。

库迁移器增强功能

此次发布包含对“库迁移器”的多项增强和改进。

为了更好地体现工具的用途，我们已将其名称改为“库导入器”。
除了现有的“库导入器”访问方式（例如，通过从主菜单中选择“文件 » 库导入器”）以及从“元件”和“Explorer”面板（参见以下部分）进行访问的新方式外，您现在还可以为高级基于文件的库对话框的“已安装”选项卡上列出的已安装库启动“库导入器”。在对话框中选择需要导入的库后，单击对话框网格部分中的“导入”控件。

此外，您还可以在打开集成库时为集成库启动“库导入器”。
您现在可以通过单击“源库”区域内的顶部附近，轻松地从“库导入器”访问“属性”面板。
在此次发布中，导入过程中需要创建的新元件类别以及未分类入口，均已用和图标标记。
我们已为库拆分添加了默认值。
验证将检查空工作区文件夹路径、冲突系统参数和重复模型。

工作区内元件UI改进

为了更快捷地使用“工作区库”，我们在“元件”和“Explorer”面板中添加了附加控件。

在当前Altium NEXUS会话中首次启动元件面板时，您可以在连接到工作区后使用以下控件：

使用现有元件——单击以浏览面板顶部下拉菜单中当前选中的元件类型。
删除现有元件——单击以打开“删除现有元件”对话框，接着打开工作区“设置”的“数据清理”页面，然后从中选择需要删除的内容类型。
导入库——单击以打开标准的Windows“打开”对话框，然后选择保存在本地或网络文件夹中的数据库或基于文件的库。打开库文件后，“库导入器”将在“简易”模式下启动，并加载选定的库。
创建元件——单击以打开创建新元件对话框后，“元件编辑器”处于单元件编辑模式，并准备开始定义新的元件。

在离线模式下，面板将显示警告以及继续使用缓存元件数据或清除缓存的控件。

创建新元件。现在，您也可以从“元件”面板菜单中启动现有库导入以及库清理。

在Explorer面板中，当“元件”类型文件夹中尚无元件时，面板将显示一些控件以帮助您使用元件填充文件夹。使用此类控件执行适宜的操作：

导入库——单击以打开标准的Windows“打开”对话框，然后选择保存在本地或网络文件夹中的数据库或基于文件的库。打开库文件后，“库导入器”将在“简易”模式下启动，并加载选定库。
创建元件——单击以打开处于单元件编辑模式下的“元件编辑器”并准备开始定义新的元件。
创建其他条目类型——单击以打开创建新条目对话框并创建任何类型的新条目。

无论文件夹中是否有元件，您均可使用与面板右上角的“添加元件”下拉菜单关联的菜单选项来执行上述操作。

Draftsman改进

为钻孔图视图和钻孔表设置不同钻孔符号大小

在先前版本中，“钻孔图视图”与“钻孔表”的钻孔符号大小相互关联。在此次发布中，您可以在“钻孔图视图”和“钻孔表”上设置不同的钻孔符号大小。您可以在“优选设置”对话框的“Draftsman——默认值”页面的钻孔符号选项卡上，或在钻孔符号配置对话框中为特定项目设置所需的默认符号大小，具体如下图所示。使用“符号大小表”和“符号大小视图”字段设置钻孔符号大小。如需为“钻孔图视图”和“钻孔表”设置不同的符号大小，请单击以删除两者的链接，然后分别为两者单独设置所需的符号大小。

新增IPC-4761过孔类型选项

我们在属性面板的过孔类型模式中添加了一个新选项。通过该选项，您可以选择从哪一侧进行覆盖。面板“属性”区域内的“侧面”选项包括一个下拉菜单，以便您可以选择所需的侧面。下拉菜单的选项取决于面板同一区域内的“过孔类型”选项中选定的过孔类型。

对于过孔类型1A、2A、3A、4A和6A，从“顶部”或“底部”中选择。对于过孔类型1B、2B、3B、4B、5、6b和7，选项本质上被禁用；“两侧”是唯一选项，并且也是此类过孔类型的默认选项。

电路仿真改进

新增基于.CSV文件的激励信号类型

电路模拟器现在支持使用CSV文件为插值VPWL和IPWL电压和电流源指定时间数值对。将“源激励信号类型”设置为“文件”，然后在“文件”参数中指定路径+文件名（例如，C:\Designs\Circuit Simulation\Analog Amplifier\PWL_test.csv）。

Altium NEXUS 22.4版中完全公开的功能

以下功能已退出公测，并在此次发布中对外开放：

图纸符号索引增强——从22.2版开始提供
元件类增强——从22.2版开始提供
新增图形上拉/下拉电阻符号——从22.2版开始提供
在文本框和说明中可以包含计算公式和解析特殊字符串——从22.2版开始提供

Altium NEXUS 22.3

发布：2022年3月16日——版本22.3.1（内部版本号43）

Altium NEXUS 22.3版发布说明

原理图输入改进

通用元件

当连接到Altium 365 Workspace时，请注意标准订阅计划不支持通用元件功能。此功能在此级别的Altium 365访问中不可用。

另请注意，连接到Concord Pro工作区时不支持通用元件功能。

此版本引入了标准通用元件的概念，可以快速将其放入设计中，而无需查找和选择特定的制造元件。

通用元件作为占位符使用，在设计过程的后期可以方便地用参数匹配的实际元件替换。它们也可以被视为虚拟或参数元件。

如需了解有关使用通用元件的更多信息，请参阅“通用元件”页面。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中的 ComponentSearch.GenericComponents 选项将其关闭。

新的SheetSymbolDesignator特殊字符串

此版本增加了新的SheetSymbolDesignator特殊字符串。此特殊字符串可以放置在子原理图图纸上，显示放置在父原理图图纸上的关联图纸符号对象的指示符。SheetSymbolDesignator特殊字符串也可用于多通道设计。选择子原理图表的编译选项卡以显示特殊字符串的转换值。

使用SheetSymbolDesignator特殊字符串来显示父图纸符号的指示符。将鼠标指针悬停在图像上，可在工作表的已编译选项卡上查看特殊字符串的转换值。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中的 Schematic.EnableSheetSymbolDesignatorAsSpecialString 选项将其关闭。

更新变体中的替代元件

“工具”»“从库更新（原理图编辑器）”和“工具”»“更新原理图（原理图库编辑器）”命令现在可用于变体中的替代元件。运行任意这些命令都会更新替代元件的参数，参数在变体管理对话框和原理图的已编译选项卡中可见。

使用原理图编辑器主菜单中的“工具”»“从库更新”命令更新备用元件时，请确保在启动后打开的“从库更新”对话框首页上启用了“包含变体”和“更新到最新版本”选项命令。

工作区库中更新的备用元件示例。此处显示的是更新前的备用元件。在创建新修订并使用“从库更新”命令更新元件后，将鼠标指针悬停在图像上以查看元件。

支持电源端口取反

现在您可以对电源端口对象、端口、网络标签和工作表条目取反（包括顶部的栏）。如果在“优选设置”对话框的“原理图 - 图像编辑”页面上启用了“Single '\' Negation”选项设置电源端口取反，在“属性”面板“电源端口”模式的“名称”字段中的每个字符后添加“\”字符（例如，V\C\C\3\），或者在网络名称的开头添加“\”字符（例如，\VCC3 ) 。

特殊字符串识别标签

为了帮助识别使用特殊字符串的文本字符串对象，特殊字符串的名称现在可以显示在原理图上。当在“优选设置”对话框的“原理图 - 图形编辑”页面中启用新增的“特殊字符串的显示名称”选项，每个特殊字符串的名称均显示为上标。

PCB设计改进

过孔堆栈编辑的增强UI

为了提高在“Top-Middle-Bottom”或“全堆栈”模式下编辑过孔堆栈时 “属性”面板“过孔”模式的可用性，面板的“过孔堆栈”部分的用户界面已更改。现在可以用表格形式查看和编辑有关PCB设计不同层上的过孔堆栈的基本信息。在层名称单元格内单击时，可启用“热风焊盘”选项。“热风焊盘”选项启用后可自定义热风焊盘。

相对于所选目标xSignal的长度调整

在特定容差范围内调整和匹配布线长度是高速设计的重要组成部分，因为它可确保时序关键信号同时到达其目标引脚。在此版本中，我们增强了指定长度匹配要求的工具，当使用xSignal类（或设计的所有 xSignal）作为规则范围时，实现了选择xSignal作为匹配长度设计规则的目标的功能。之前的行为使用xSignal类中最长的xSignal作为长度匹配的目标。

当一个xSignal类被选为“匹配长度”设计规则范围时，可选择其中的一个xSignal为源目标。

被选为目标的xSignal将在PCB面板的xSignals模式新增的“边距”栏中被标记为目标，而与该目标长度的偏差将在该栏中显示为所选类别的其他xSignal。

与目标长度的偏差显示在新增的“边距”栏中。

在交互式长度调整期间，属性面板的交互式长度调整模式提供了在相对于选定的目标xSignal（新行为）或规则范围内xSignal类中最长的网络（先前行为）之间切换的功能。

在交互式长度调整期间为调整目标选择所需的模式。

如需了解有关使用xSignals的更多信息，请参阅“使用xSignals定义高速信号路径”页面。如需了解有关交互式长度调整的更多信息，请参阅“长度调整”页面。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中的 PCB.Rules.RelativeTarget 选项将其关闭。

防止修改PCB元件基元

如果PCB元件基元被锁定（“属性”面板的“元件”模式中的“基元”选项所处状态），这些基元的大多数属性将无法再通过图形（例如，使用拖放）和非图形（例如，使用属性或列表面板）编辑方法修改。这将有助于防止元件基元的突然变动而导致不正确的装配和制造输出。

例如，“属性”面板的“焊盘”模式如下图所示，该焊盘是PCB元件的组成部分，其基元已锁定。请注意，焊盘的所有属性（Net和Testpoint属性除外）均显示为灰色，不可编辑。另请注意，图标显示在焊盘“元件”字段的最右侧，表示父元件已锁定其基元，且焊盘属性无法修改。

The Pad mode of the Properties panel (on the left) for a pad of a PCB component that has its primitives locked (on the right). 属性面板（左侧）的焊盘模式，用于已锁定图元（右侧）的PCB元件的焊盘。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中启用的 PCB.Component.LockPrimitives选项将其关闭。

打印未安装的元件

启用此功能后，即使其变体设置为未安装，未安装元件的铜形状和阻焊层仍会显示在PCB打印输出中。

该功能处于开放测试阶段。如果需要，可以通过禁用高级设置对话框中启用的 PCB.PrintNotFittedComponents选项将其关闭。

数据管理改进

“保存到服务器”对话框增强

在“保存到服务器”对话框中增加提示，描述如何将现有任务与项目提交相连接。“评论”字段中会显示“添加任务ID，将此提交与任务相连接”的文字。

如提示所述，将任务ID添加至“评论”字段（同任务ID显示在“评论和任务”面板）；该任务将链接到在对话框中单击“确定”后将创建的项目提交。

在Altium 365 Workspace浏览器界面的“任务”页面或项目详细管理页面的“任务”视图中选择任务块时，提交的链接将显示在任务详细信息窗格中。单击该链接打开项目的历史视图，并在时间轴上突出显示相关的提交。

连接提交的链接将显示在任务详细信息窗格中。将鼠标指针悬停在图像上可查看单击链接后打开的“历史记录”页面以及时间轴上突出显示的相关提交。

电路仿真改进

性能提高

运行分析时，模拟过程的速度得到了提高。此外，当使用“元件”面板浏览大型仿真模型库时，上传此类库内容的速度也有所提高。

仿真模型缓存

项目中使用的仿真模型现缓存在项目中，因此可以轻松地在不同机器上运行此类项目的仿真。

Altium NEXUS 22.3公开发布的功能

以下功能已从公测版本中移除，并在此版本中转为公开发布：

高级刚柔结合模式 - 自21.1版起可用
将线段拖动到相邻段之外 - 自21.6版起可用
为焊盘添加了使用粘贴选项 - 自21.7版起可用
快速打开最后一个活动图纸 - 自21.7版起可用
精确的图层绘图 - 自21.9版起可用
将助焊层扩展量定义为百分比 - 自21.9版起可用
以3D模式显示助焊层 - 自21.9版起可用
直观的参数继承 - 自21.9版起可用
添加仿真测量数据 - 自21.9版起可用
减少选择基元时的延迟 - 自21.9版起可用
在“项目”中添加BOM条目 - 自22.0版起可用
焊盘进出增强功能 - 自22.0版起可用
IPC-4761支持 - 自22.0版起可用
支持沉孔 - 自22.0版起可用
仿真灵敏度分析 - 自22.1版起可用

Altium NEXUS 22.2

发布：2022年2月14日 - 版本22.2.1（内部版本号43）

Altium NEXUS 22.2版本发布说明

原理图输入改进

增强图表符索引功能

任何数字或数值均可作为重复图表符的首个或最后一个索引，包括 0。负数无效。最后一个索引必须始终大于首个索引。

此功能处于开放测试阶段。必要时，启用“高级设置”对话框中的Schematic.NewIndexingOfSheetSymbols 选项，即可启动该功能。

增强元件类功能

使用此新功能可添加“元件类名称”，从而通过“属性”面板的“参数设置”模式为包含在内的元件设置参数。

将“元件类名称”与元件（或元件组）关联后，与当前网络类一样，与元件类及其名称和成员有关的信息将发送至PCB。

此功能处于开放测试阶段。必要时，启用“高级设置”对话框中的Schematic.ComponentClassesAndEnhancementParameterSet选项，即可启动该功能。

添加了上拉/下拉电阻器图形符号

添加了将引脚标记为包含内部上拉或下拉电阻器的功能。选择路径：“属性”面板 - “引脚”模式 - “符号”区域 - “内部”下拉菜单 - “内部上拉/下拉”。

新的图形符号将显示在引脚旁边，如下图所示。左图是新的 “内部上拉”图形符号；右图为新的“内部下拉”符号。

此功能处于开放测试阶段。必要时，启用“高级设置”对话框中的Schematic.InternalPullUpDownResistorExist选项，即可启动该功能。

计算公式并解析文本框和注释中的特殊字符串

许多设计人员使用Altium NEXUS中可用的特殊字符串功能来创建复杂的字符串，以显示原理图上的重要信息。现在，“文本框”和“注释”中均已添加特殊字符串支持功能，您可以将复杂的特殊字符串定义创建为单个多行文本对象。

Altium NEXUS支持解析文本字符串中定义的数值计算以及经扩展包括在原理图“文本框”和“注释”中定义的数值计算。

当此功能最初进入封闭测试时（如上所示），特殊字符串或公式必须被置于大括号内。在此版本中，特殊字符串和公式以“=”字符开头并以空格字符结尾。

可使用“=”字符在“文本框”或“注释”中计算特殊字符串和公式。

此功能处于开放测试阶段。必要时，启用“高级设置”对话框中的Schematic.CalculateFormulasInTextFrame，即可启动该功能。

保存项目最后选择的变量

在项目关闭之前设置的最后一个变量现可保存，并将成为项目重新打开后呈现的变量。之前项目打开时始终显示的是基本设计（[无变化]）。

PCB设计改进

反孔改进

对先前版本中实现的“反孔”功能作出了多项改进。

现在，反孔可在PCB面板“孔大小编辑器”模式和“属性”面板“钻孔表”模式中的“反孔顶部”和“反孔底部”层对中进行分组。

PCB面板 “孔大小编辑器”模式（第一张图）和“属性”面板“钻孔表”模式（第二张图）中的“反孔顶部”和“反孔底部”分组。 PCB面板“孔大小编辑器”模式（第一张图）和“属性”面板“钻孔表”模式（第二张图）中的“反孔顶部”和“反孔底部”分组。

请注意：钻孔表中的其他层对不包括反孔，所谓“其他层对”包括“所有层对”（复合表）和“所有层对”（独立表）。
在PCB面板的“孔大小编辑器”模式和“钻孔表”中添加了新的“反孔深度”和“反孔角度”。

在PCB面板的 “孔大小编辑器”模式中启用“反孔深度”和“反孔角度”列。

从“列”对话框中启用钻孔表的 “反孔深度”和“反孔角度”列。
对于“NC Drill”、“Gerber”、“Gerber X2”和“ODB++”输出，现可为所有顶部和底部反孔生成文件，而非为每种反孔类型生成单独的文件。

“Gerber X2设置”和“ODB++设置”对话框中的“反孔顶部”和“反孔底部”文件选项示例。
如果反孔的尺寸大于或等于焊盘尺寸，则焊盘形状将从PCB的相应侧移除（因为在钻孔时会钻出此焊盘形状）。

从顶层移除的焊盘形状示例。

访问高级刚柔结合板模式

以前的版本对Altium NEXUS中的刚柔结合板设计过程作出了重大改进。改进的内容包括新增在PCB编辑器“板规划模式”下的“板区域”和“弯折线”行为以及在“层栈管理器”中引入“板”模式。此新功能集被称为“刚柔结合板2.0”。

在此版本中，从主菜单中选择“设计 » 层栈管理器”命令，打开 “层栈管理器”，然后从“工具 » 功能”子菜单或按钮菜单中选择“刚柔结合板(高级)”，即可为当前的PCB设计启用“刚柔结合板2.0”功能。

启用“高级刚柔结合板”模式以配置刚柔结合板：通过 “工具”菜单或单击功能按钮（将光标悬停在图像上以显示此内容）。

从相同的菜单中选择“刚柔结合板”即可启用“刚柔结合板1.0”模式。

请注意：当尝试禁用“刚柔结合板2.0”模式或为已使用该模式的PCB切换至“刚柔结合板1.0”模式时，将打开警告对话框以进行确认。

“刚柔结合板2.0”功能处于开放测试阶段。在“高级设置”对话框中启用PCB.RigidFlex2.0和PCB.RigidFlex.SubstackPlanning选项即可访问该功能。

在“爬电距离规则”中添加了“应用到多边形铺铜”选项

在“爬电距离规则”中添加了“应用到多边形铺铜”选项。启用该选项后，将根据规则测试相关多边形与其他对象之间的爬电距离。

“爬电距离规则”中新增的“应用到多边形铺铜”选项。

如果多边形铺铜和其他对象受“爬电距离”设计规则约束，并且“应用到多边形铺铜”选项已启用以及“间距”设计规则适用，则在多边形铺铜时会考虑这两个规则并应用最严格的约束集。例如，如果“爬电距离”规则的约束值大于“间距”规则，则以较大值为准。

请注意：对于现有“爬电距离”设计规则，该选项被禁用。对于新创建的“爬电距离”设计规则，该选项默认启用。

数据管理改进

在“注释和任务”面板中添加了“导出注释”选项

在“注释和任务”面板中添加了访问“注释导出配置”对话框选项。单击面板右上角的按钮，然后从菜单中选择“导出注释”选项，即可打开对话框并将注释导出配置为独立文档。

从“注释和任务”面板访问“注释导出配置”对话框。

Draftsman改进

新增“删除前导零”选项

ASME Y14.5“尺寸标注和公差”规定，对于小于1的值，在使用英寸单位时应省略前导零（例如，“.5”与“0.5”）。在“属性”面板的“文档选项”模式中添加了“删除前导零”选项，您可以自动删除密耳和英寸单位值的前导零。该选项默认禁用。

The Remove Leading Zero option on the Document Options mode of the Properties panel The Remove Leading Zero option on the Document Options mode of the Properties panel “属性”面板“文档选项”模式中的“删除前导零”选项

钻孔表的附加默认值

现在可以在“优选设置”对话框的“Draftsman - 默认”页面上定义Draftsman“钻孔表”对象中部分附加属性的默认值。在“基元列表”中选择“钻孔表”后，页面“钻孔符号”选项卡上可进行新的设置，包括“符号大小”、“符号线样式”和“分组”。

现在可以在“优选设置”对话框的 “Draftsman - 默认”页面的“钻孔符号”选项卡上定义Draftsman“钻孔表”部分附加选项的默认设置。

导入器/导出器改进

支持从xDxDesigner项目导入设计变量

增强了xDxDesigner导入器的功能，允许导入xDxDesigner项目后自动导入其定义变量。可按照以下步骤导入xDxDesigner项目变量：

在xDxDesigner中使用“变量管理器”从“报告 » 分隔文本文档” 中导出变量。
确保在“设置”对话框中将“Unplaced”定义为“Unplaced”关键字。
将变量文件作为ProjectVariants.txt保存在与要导入Altium NEXUS的.prj项目文件相同的位置。
运行“导入向导（文件 » 导入向导”中的xDxDesigner导入，并指向xDxDesigner项目文件(.prj)——此时将自动导入设计变量。

电路仿真改进

增强了灵敏度分析

此版本进一步改进了“灵敏度分析”工具。现在支持将“全局”参数的“组偏差”以及“温度”作为敏感参数。

在“灵敏度”分析的“组偏差”选项中添加了“全局参数”选项；将光标悬停在图像上即可显示参数的定义位置。

原理图输入改进

进一步增强图纸交叉引用功能

通过向项目添加交叉引用，您可以轻松跟踪项目中原理图之间的网络连接流。在本次发布中，通过为“图纸入口”和“跨页连接器”对象添加“跳转至”命令，扩展了对交叉引用的支持。

当在“项目选项”对话框的“选项”选项卡上为“图纸入口”启用交叉引用时，使用图纸入口的“图纸入口操作”右键单击菜单跳转至子原理图上的匹配端口。

使用“跳转至”命令跳转至匹配的端口。

对于平行式设计，当在“项目选项”对话框中为“跨页连接器”启用交叉引用时，使用跨页连接器的“跨页操作”右键单击菜单跳转至相关原理图上的匹配跨页连接器。

使用“跳转至”命令跳转至匹配的跨页连接器。

PCB设计改进

嵌入式板阵列中的禁止布线可见性

放置在PCB设计中的禁止布线对象现在可以在使用PCB作为源的嵌入式板阵列中显示。当在工作区内选择嵌入式板阵列时，在“属性”面板的“层”选项卡上启用“禁止布线层”的可见性。

现在可以在嵌入式板阵列中显示源PCB的 “禁止布线层”。

请注意，此功能仅提供“禁止布线层”的可视化表示。目前，在嵌入式板阵列上放置的铜对象不遵守源PCB的禁止布线规则。

能够更改PCB光标颜色

在“优选设置”对话框的“PCB编辑器—常规”页面中添加了“光标颜色”选项，使您可以在PCB编辑器中更改十字准线光标的颜色。这使您可以自定义颜色以区分光标和网格等。单击与新选项关联的颜色框以打开“选择颜色”对话框，然后为光标选择所需的新颜色。

增强焊盘堆栈编辑的用户界面

已对面板的“焊盘堆栈”部分的用户界面做出变更，以便在“上中下”或“全堆栈”模式下编辑焊盘堆栈时，提高“属性”面板“焊盘”模式的可用性。现在可以以表格形式查看和编辑有关PCB设计不同层上焊盘堆栈的基本信息。在层名称单元格内单击，即可使用该层的其他选项：角半径（用于矩形形状）和热焊盘（显示焊盘当前散热参数；如果启用了“散热”选项，则可以设置自定义热焊盘）。

对在 “上中下”（第一张图）或“全堆栈”（第二张图）模式下编辑焊盘堆栈时的“焊盘”属性的“焊盘堆栈”部分进行了更新，并扩展了“Top层”选项。

数据管理改进

能够在项目面板中控制元器件和网络文件夹的可见性

验证PCB设计项目后，将在“项目”面板中显示列出项目元器件和网络的“元器件和网络”文件夹。为了管理这些文件夹的可见性，在“项目”面板的“设置”弹出窗口（单击面板顶部的图标时出现）和“优选设置”对话框的“系统—项目面板”页面的“常规”部分添加了“显示元器件和网络”文件夹选项。此选项默认启用。

“项目”面板设置弹出窗口中的 “显示元器件和网络” 文件夹选项。

“优选设置”对话框的 “系统—项目面板”页面上的“显示元器件和网络”文件夹选项。

重命名注释面板

注释面板允许您将注释添加到工作区项目的活动文档中的确定区域或点，并将这些注释分配给工作区成员（从本质上来说，这是在为他们创建任务）。为了反映这一点，该面板已重命名为“注释和任务”。此外，通过面板过滤器菜单中新增的“仅限任务”选项，您可以只显示带任务的注释。

请注意，“标准订阅计划”不支持从“注释和任务”面板创建和管理任务的功能。因此，通过该计划访问Altium 365时用户将无法使用此项功能，并且面板名称仍为“注释”。

此项功能在连接到Concord Pro工作区时亦不可用。

电路仿真改进

敏感性分析

敏感性分析提供了一种确定对电路输出特性影响最大的具体电路元器件或因素的方法。有了这些信息，您可以减少消极特性的影响，或者基于积极特性提高电路性能。敏感性分析将敏感性作为与电路元器件相关给定测量值/电路元器件模型参数的数值，以及对温度/全局参数的灵敏度计算。分析结果是每个测量类型的敏感性数值范围表。

在此次发布中，“Simulation Dashboard”的“分析设置和运行”区域中新添加了一个“敏感性”选项。启用该选项后，可以如下所示在“高级分析设置”对话框中配置“敏感性”属性。

此功能处于公测阶段。如有需要，可以通过启用“高级设置”对话框中的Simulation.Sensitivity选项来开启此功能。

Draftsman改进

全新过孔类型视图

已在Draftsman文档中添加了“过孔类型视图”对象。该对象允许根据IPC-4761标准，《印制电路板过孔结构保护设计指南》使用图解说明过孔类型。可以通过从主菜单中选择“放置»其他视图»过孔类型视图”，放置“过孔类型视图”。该视图将在文档中显示。选择视图以访问其属性。

Altium NEXUS 5.0

Released:29 December 2021 – Version 5.0.2 (build 21)

Release Notes for Altium NEXUS Version 5.0

Welcome to NEXUS 5. This update to Altium NEXUS continues to deliver improvements and enhancements to the software's core technologies, while also addressing many of the ideas raised by customers through the AltiumLive Community's BugCrunch system.

原理图捕获改进

图纸入口和PDF输出的交叉选择

为项目添加交叉引用后，您可以轻松地跟踪项目原理图之间的网络连接流。在新发行版本中，扩展了“图纸入口”对象交叉引用的自动创建和更新支持。

在“项目选项”对话框的“选项”选项卡上启用“自动交叉引用”和“图纸入口”选项。“图纸入口”将在子原理图上以图纸和相应端口对象的位置坐标为标记。

在项目选项中启用“自动交叉引用”和“图纸入口”选项，以交叉引用值来标记图纸入口。
在项目选项中启用“自动交叉引用”和“图纸入口”选项，以交叉引用值来标记图纸入口。

启动图纸入口的交叉引用。

“交叉引用”值也显示在“属性”面板的“图纸入口”模式中，这简化了用于选定“图纸入口”的“交叉引用”识别任务。

可以在选定图纸入口的“属性”面板中浏览“交叉引用”。

同时也扩展了对原理图PDF输出的交叉引用支持。如果一个对象与多个连接的对象相关（例如，一个端口连接到父原理图上的一个图纸入口和其他图纸上的端口），则单击PDF输出中的对象将显示连接对象所在的图纸列表。选择一个列表项即可打开相应的页面。

在原理图PDF输出中，可以使用弹出菜单轻松导航多个连接对象。

必要时，禁用“高级设置”对话框中的 Schematic.UseAutomaticCrossReferences选项可关闭该功能。

设计改进

新的“平滑与重布”面板和优选设置页面

为了帮助您更好地控制线路优化处理的过程，引入了一个新的“平滑与重布”面板，用于配置“布线 » 选定对象平滑处理”和“布线 » 选定对象退回重布”命令选项。新的面板可用于设置与您当前在设计中平滑或重布的选定布线最适合的平滑处理和重布的参数。

该面板可用于控制以下“平滑参数”和“重布参数”：

避开多边形——启用该选项后，在运行“选定对象平滑处理”或“选定对象退回重布”命令时将避免干扰现有多边形。如果该选项被禁用（如以前版本），则现有多边形将被忽略，受影响的多边形会重新铺铜。
避开Room——启用该选项后（如以前版本），在运行“选定对象平滑处理”或“选定对象退回重布”命令时将避免干扰现有Room。如果在设计中对该Room定义了特定布线宽度的要求，并且需要平滑/重布的布线也不经过该Room，则启用该选项时，生成的布线也不会穿过该Room。如果该选项被禁用，则现有Room可能会有布线穿过，并且这些Room内的布线宽度将以基于Room规则的约束定义的宽度为准。

对于以下两个选项，您可以在相应规则的“最小值”、“最大值”或“首选值”之间进行选择。选择“当前值”则保持现有宽度或间距不变，也可以输入新值。

设置宽度——以前，该选项始终被配置为首选项。现在，您可以在下拉菜单中选择运行“选定对象退回重布”命令时要应用的宽度。
设置差分对间距——以前，该选项始终被配置为首选项。您可以在下拉菜单中选择运行“选定对象退回重布”命令时要应用的差分对间距设置。

“平滑”和“重布”设置也可以在“优选设置”对话框的新“PCB编辑器——平滑和重布”页面中配置。只要在面板或“优选设置”对话框中进行了更改，所做更改将反映在另一个对话框中。安装默认值已预设为与早期版本匹配。

这些“平滑处理和退回重布”设置适用于“选定对象平滑处理”或“选定对象退回重布” 命令。交互式布线或交互式滑动期间的平滑处理行为受控于“优选设置”对话框中“PCB编辑器——交互式布线”页面上的设置（在“属性”面板的“交互式布线”和“交互式滑动”模式下工作时也可以进行配置）。

IPC-4761支持增强

该最新发布版本中扩展了对“IPC-4761过孔类型”的支持。当按照IPC-4761标准在属性中设置类型的过孔被置于PCB设计中时，新的机械层和元件层对类型会自动添加到设计中，并具有相应的形状。

IPC-4761过孔类型的机械层会自动添加到设计中。“顶部盖孔层”以示例方式显示在设计空间中。

新的层可用于以下输出：

PCB打印输出
Gerber和Gerber X2
ODB++
IPC-2581

ODB++设置对话框在全新IPC-4761 Via Type Features层组下列有全新机械层。

ODB++设置对话框中的IPC-4761 Via Type Features层组。

此功能处于开放测试阶段。必要时，禁用“高级设置”对话框中的 “PCB.IPC4761Support”选项即可关闭它。

设计规则中标识符的自动更新

在之前的版本中，对PCB元件标识符所做的更改并没有同步更新到自定义的、标识符特定的设计规则，而是必须手动更新。当PCB元件标识符出现以下情况时，启用该新功能可更改设计规则中的相应参考：重新标注；经ECO更新；或在板上手动编辑。

此功能处于开放测试阶段，在默认情况下禁用，可通过启用“高级设置”对话框中的“PCB.Rules.UpdateQueryOnComponentDesignatorChange 选项”来访问。

焊盘进出增强

由于物理尺寸较小，进出表贴器件的布线通常密集而复杂。在以前版本的软件中，如果无法遵守SMD规则，例如，当要求“到角距离”不可用时，布线器将无法放置任何线段（如以下视频所示）。为了改进焊盘的进出行为，做出了以下改进：

一旦退出焊盘，则布线将远离焊盘。软件不再允许违反SMD规则重新布线进出焊盘。
如果焊盘出口被阻挡，则会忽略SMD规则（在这种情况下，该规则在焊盘进入期间已被忽略）。请注意：如果存在遵守SMD到角规则的可用焊盘出口，则使用该出口。
不再违反 SMD 规则创建斜接。该软件支持 SMD 对斜接的拐角规则，允许在必要时创建零斜接。
现可在“任意角度”布线模式下创建遵循SMD规则的小线段。在这种模式下，一旦放置了第一个线段，则圆弧将包含在拐角中。如果您需要在第一个拐角处形成圆弧，请在尝试创建拐角之前放置出口小线段。

此功能处于开放测试阶段。必要时，禁用“高级设置”对话框中的“PCB.Routing.EnhancedPadEntry”选项即可关闭它。

支持沉孔

层压板中的沉孔为螺钉头预留了空间。埋头孔和扩孔是两种类型的沉孔，允许使用不同类型的螺钉。新的发布版本引入了选择扩孔或埋头孔的功能。扩孔和埋头孔螺钉的主要区别在于孔的大小和形状；扩孔较宽、较方，可添加垫圈。埋头孔则在平头螺钉下侧形成一个锥形孔，与角的形状相匹配。埋头孔是切入层压板的锥形孔。它通常用于使螺钉的锥形头与层压板的顶部齐平。相比之下，扩孔是一种平底孔，其侧面是直接向下钻的，通常用于安装六角头帽或螺钉。每个焊盘仅允许有一个埋头孔或扩孔。

使用“属性”面板“焊盘”模式中的新选项可选择所需的沉孔类型。 2D焊盘周围出现一条虚线，用于定义活动层上的沉孔轮廓，如下图所示。如图所示，“顶面”和“底面”的虚线位置不同。2D、3D和Draftsman中均支持使用沉孔。

在“属性”面板“钻孔表”模式和PCB面板“孔尺寸编辑器”模式的“属性”面板模式中，沉孔显示为“层对”，如下所示。

此功能处于开放测试阶段。必要时，禁用“高级设置”对话框中的PCB.CounterHoles选项即可关闭它。

数据管理改进

为项目添加了虚拟BOM条目

如果项目中有至少一个元件，可在“项目”面板中将“虚拟”BOM条目添加到项目中。您可以打开、保存或删除BOM条目。BOM生成的基本流程不会受到虚拟BOM条目的影响。单击面板上的+Add ActiveBOM可在预览模式下打开虚拟BOM。保存新的*.BomDoc后，它将成为标准项目文档。如果无需虚拟BOM，则在“项目”面板中右键单击选择“从项目中移除”。
