KB: 故意に異なる2つのネットをショートさせる

ソリューションの詳細

大まかに言うと、設計で異なる2つのネットをオーム接続で短絡させる方法は、以下の通り違反を引き起こさずに行うことができます：

• ネットタイコンポーネントを作成する
• シグナルハーネスを使用する
• 0オーム抵抗コンポーネントを明示的に配置する

異なる2つのネットを短絡するためのネットタイコンポーネント：
設計で異なる2つのネットを短絡するための主なアプローチは、ネットタイコンポーネントを作成することです。

1. *.pcblibを開いて、フットプリントに2つのパッドを配置します

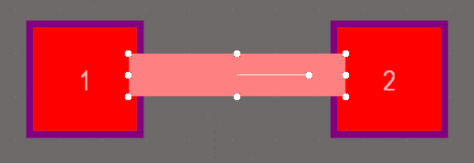

2. 2つのパッドの間に銅領域をショートさせます。
3. 銅領域がパッドの側面にちょうど伸びるようにして、パッド自体の中央のスナップポイントには伸びないようにしてください。そうしないと、後で設計中にトラックやポリゴンがパッドのスナップポイントに接続されなくなります。

一方で、DRC検証中にコンポーネントが配置された設計でエラーメッセージNet Tie failed verification: [...] has isolated copper が表示された場合、2つのパッドの間のショート銅が小さすぎる可能性があります。それか、ショート銅なしでフットプリント内に他の浮遊パッド/ビアがあるかもしれません。

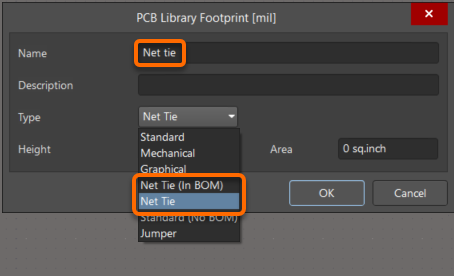

4. Tools » Footprint Propertiesで名前を付け、フットプリントタイプをNet Tie オプションのいずれかに設定します。

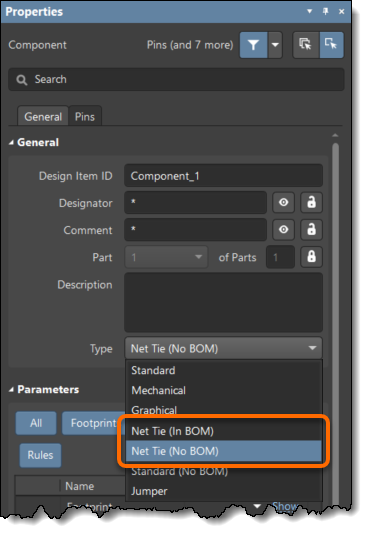

5. *.schlibで対応する回路図シンボルを作成し、プロパティパネルを使用してシンボルのタイプをNet Tieオプションのいずれかに設定します。
6. ステップ1-4で作成したフットプリントをステップ5の回路図ライブラリシンボルに追加します：https://www.altium.com/documentation/altium-designer/working-with-schematic-libraries#!adding-a-footprint-tothe-schematic-component

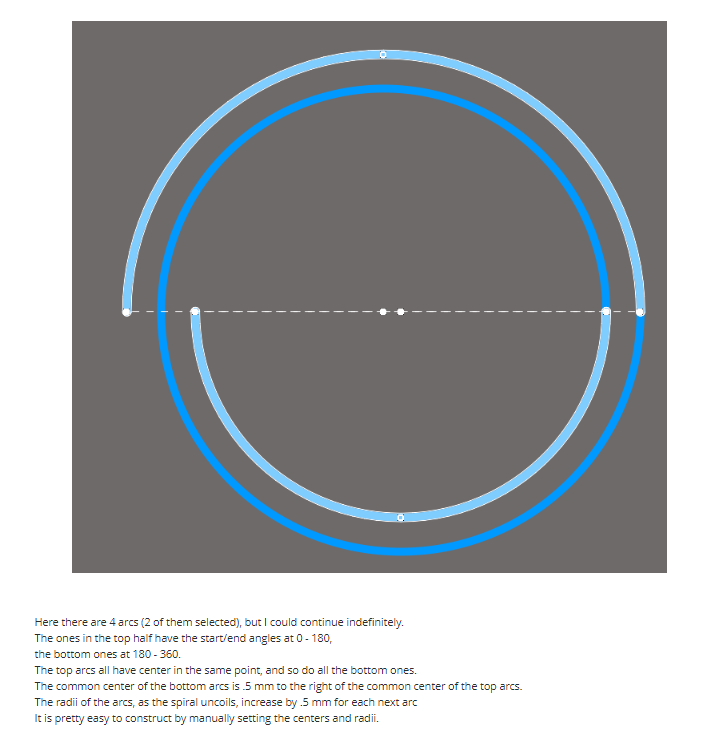

プレーナーインダクタの形状を構築するための具体的な指示： プレーナーインダクタ、コイル、スパイラルアンテナパターンは、徐々に半径が変化する180度のアークプリミティブを配置して接続することで構築できます。最終的な結果は、長い連続した銅片であり、その両端はネットタイコンポーネントとして登録されるパッドで終了します。 以下は、複数のアークを配置してスパイラルパターンを形成する方法の視覚的な例を示しています。

ネットタイコンポーネントに関するさらなる情報については：

https://resources.altium.com/p/using-net-ties-to-meet-pcb-design-requirements

https://www.altium.com/documentation/altium-designer/creating-connectivity-ad#intentionally-connecting-two-nets
https://www.altium.com/documentation/altium-designer/interactive-routing-ad#!connecting-two-nets-with-a-net-tie-component

異なるネットをショートさせるためのシグナルハーネスの使用：

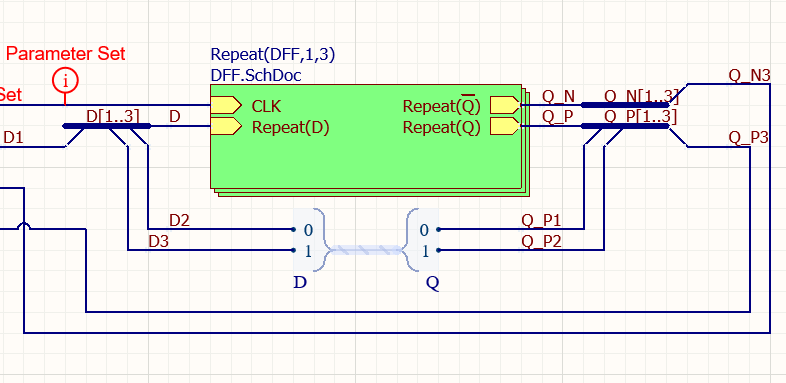

ネットタイコンポーネントによる追加のフットプリントを導入/配置したくない場合のやや異なる文脈で、異なる二つのネットをショートさせるもう一つの技術/ハックは、シグナルハーネスの使用であり、例えば、多くの繰り返されるマルチチャネルブロックをデイジーチェーンで接続する際に特に便利です。


ゼロオーム抵抗コンポーネントを明示的に配置する：
ネット接続を頻繁に切断する必要がある場合、例えばデバッグ目的で、ゼロオーム抵抗コンポーネントを明示的に配置することがより便利であると感じるかもしれません。
