マルチチャンネルに対応したバリアント

Altium Designer のバリアント機能は、1 つのデザインで異なる仕様の製品を作成できます。

もともとバリアント機能は、仕向け地別等のために、部品を実装するかしないか、または別の定数等のコンポーネントパラメータを定義できました。Altium Designer 14.3 では、ベースコンポーネントと別のコンポーネントを割り当てることができるようになりました。そして、Altium Designer 16 では、更に改善され、マルチチャンネルデザインに対応しました。

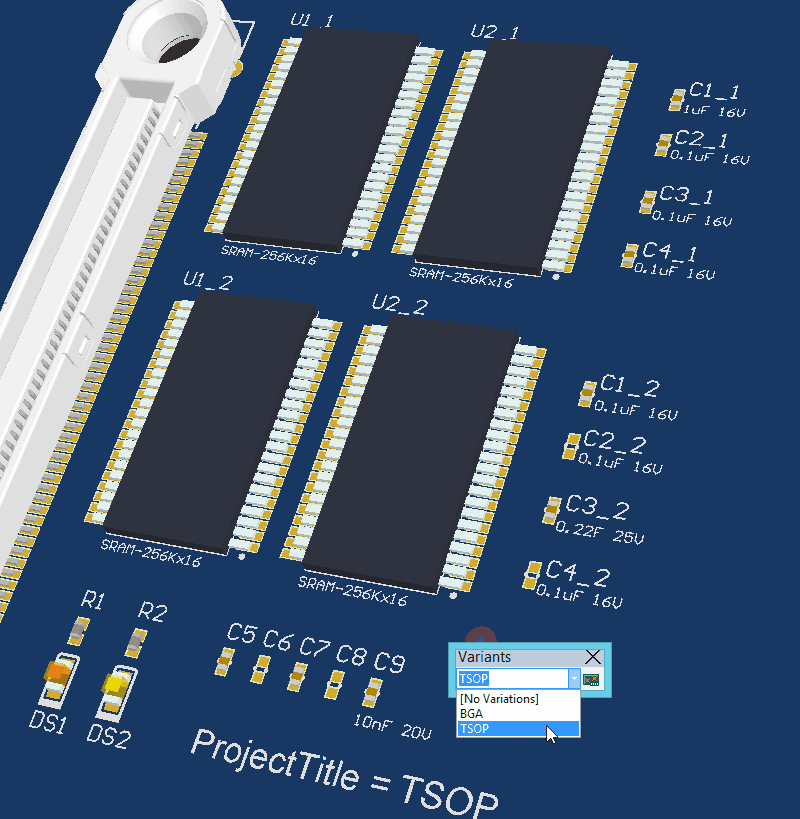

各バリアントで、別の部品を実装できます。また、チャンネル内の部品で、別の定数を定義できます。

全てのチャンネルのコンポーネントへ別の部品仕様を定義

Altium Designer 16 では、マルチチャンネルデザインで別の部品仕様を定義できます。バリアント機能を使用して、全てのチャンネルのコンポーネントへ別の部品仕様（実装する/実装しない; 異なる値のパラメータ; 代替部品）を定義できます。

特定のチャンネル内のコンポーネントへ別の部品仕様を定義

特定のチャンネル内のコンポーネントへ別の部品仕様（実装する/実装しない; 異なる値のパラメータ）を定義できます。

対応バリエーションの概要
