如何跟随库更新变量器件
Created: 九月 19, 2022 | Updated: 九月 20, 2022
Altium Designer
Starting in version: 18
Up to Current
当我的原理图库发生更新后，运行BOM工具时项目中的元器件没有被更新。经过仔细检查，我可以进入项目变量Variants，设定过变量的器件没有显示正确的物料号或制造商字段。进入选择替代料后，我可以确认这个料已经在库里被正确更新了，但是变量列表里无法被更新。如果我重新将它设定为Fitted，然后再次选择作为一个变量，则数据将被更正。
解决方案
如果一个器件在变量中被设定为Alternate Part替代料，并且该替代料在它的库里发生了变更，则应执行一次来自原理图库的设计更新，以反映设计中的这些变更。请执行以下操作步骤：
- 在设计原理图中，选择主菜单中的Tools ► Update From Libraries命令。

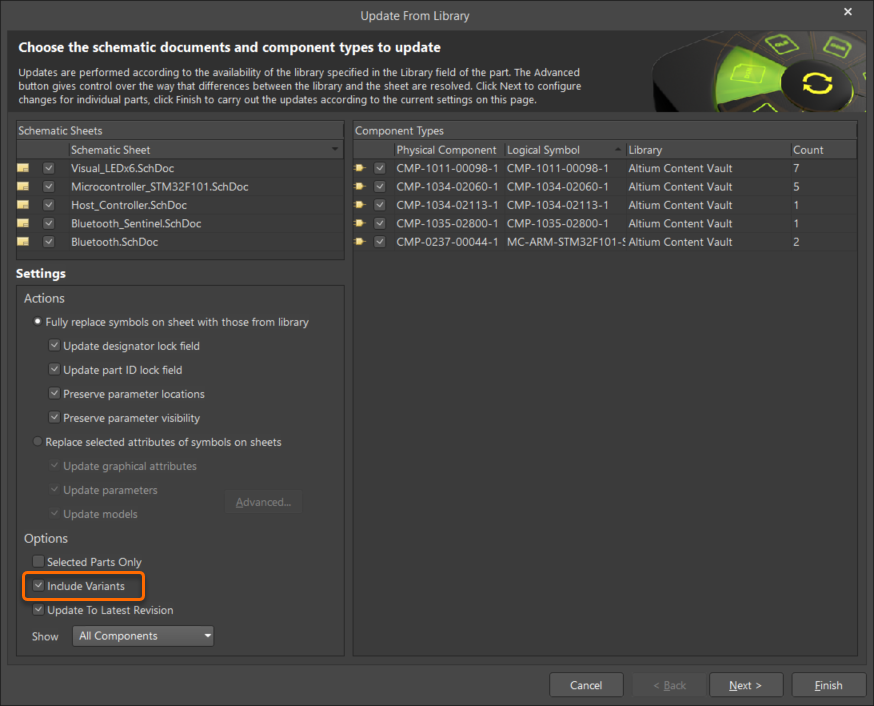

- Update From Library对话框打开后，确保Settings部分的 Include Variant选项被启用。
- 根据需要设置更新过程的其它选项，并使用Update From Library对话框完成更新。
