层堆栈导出PDF时缺少底部表面处理层
Created: 九月 19, 2022 | Updated: 九月 20, 2022
Altium Designer
Starting in version: 20
Up to Current
为存档而在*.PcbDoc中放置层堆栈表等文档时可能会遇到一些问题，因为它可能不支持所有新增元素，例如，表面处理层。Altium认为旧方法有些过时，因此希望能引导您使用Draftsman。
解决方案
展望未来，我们建议使用Draftsman来满足您所有的图纸综合输出需求。Draftsman乍一看可能令人望而却步或令人生畏，但是它其实可以变得简单，仅需在 Draftsman页面上添加一个堆栈层并将其配置为outjob的一部分即可。
以下是示例步骤：

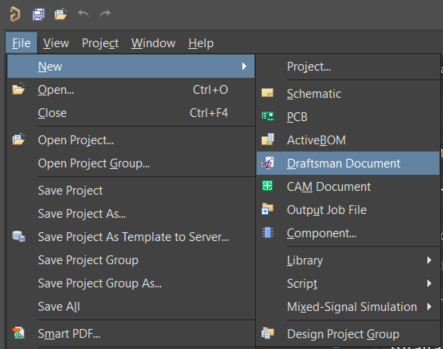

1. 在您的项目中添加一个新的Draftsman文档，并使其在您的工作区中处于活动状态；
2. 从菜单中选择Place ► Layer Stack Legend，然后将图层堆栈在页面上；
3. 保存Draftsman文档；
4. 在您的Outjob中，将刚刚创建的Draftsman添加至Documentation Outputs，并将其与Output Containers中的PDF对象链接。
请参阅：
https://www.altium.com/documentation/altium-designer/draftsman-obj-layerstacklegendlayer-stack-legend-ad
