DRC不捕获未连接的网络

解决方案

检测未布线网络的方法有多种：

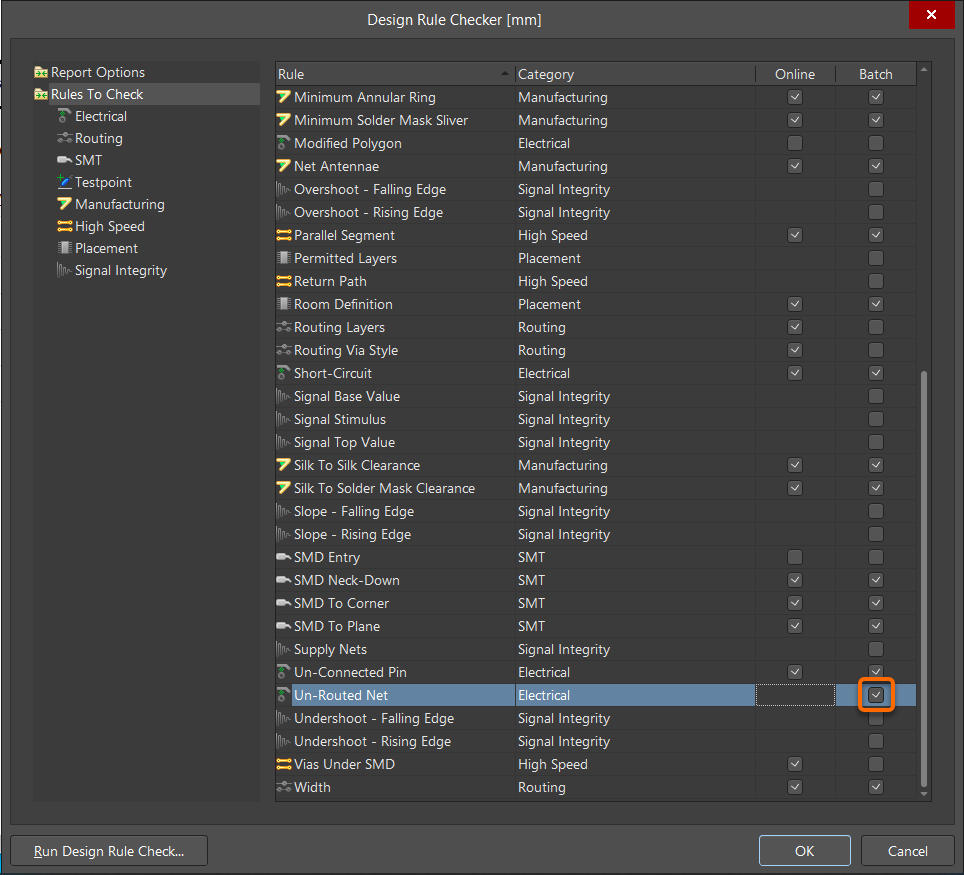

1. 使用工具► 设计规则检查可选择左侧窗格中的“检查规则”选项卡，然后选中底部“未布线网络”行的“批处理”列中的复选框。单击左下角的按钮“运行设计规则检查…”。请注意，此选项不适用于在线实时检查。运行DRC后，错误标记将显示在PCB上。你可以使用工具► 重置错误标记以删除它们。

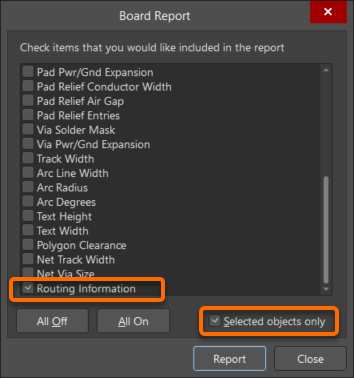

2. 报告► 电路板信息►布线信息复选框► 报告按钮

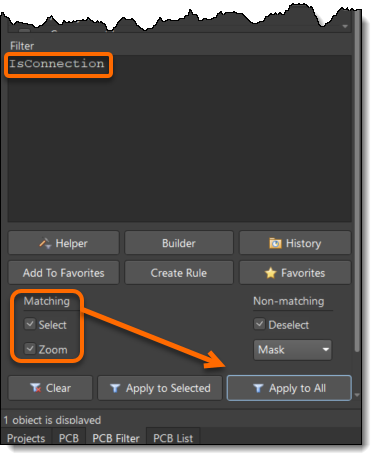

3. PCB过滤器面板► 查询语句：“IsConnection” 将显示PCB上的所有架空线（连接线）。
