Altium 365网络查看器界面中的图形支持

解决方案

如果原理图文档中使用了图形，则在Altium 365网络浏览器界面中渲染图形时，必须满足以下要求：

1. 不支持来自网络附加存储（NAS）或者Google Drive等安装在Windows中的虚拟驱动器的图形。图形需要来自本地硬盘驱动器。
2. 所有图像均应嵌入原理图文档。如需了解更多信息，请通过以下参考链接参阅相关在线文档：Graphic Properties

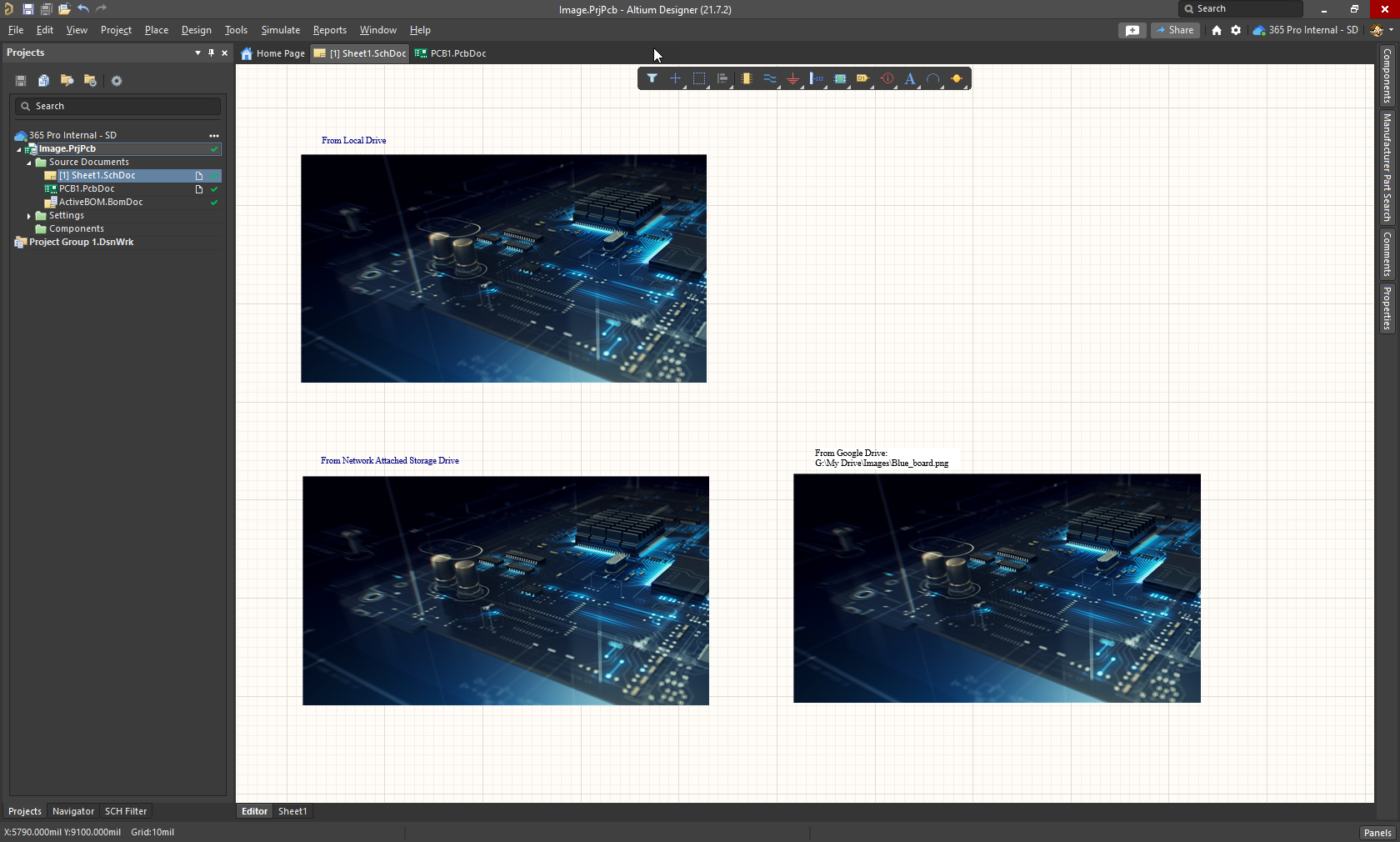

请考虑以下示例。请注意，下图中包含来自本地硬盘驱动器、网络附加存储驱动器和Google Drive的三个图形。

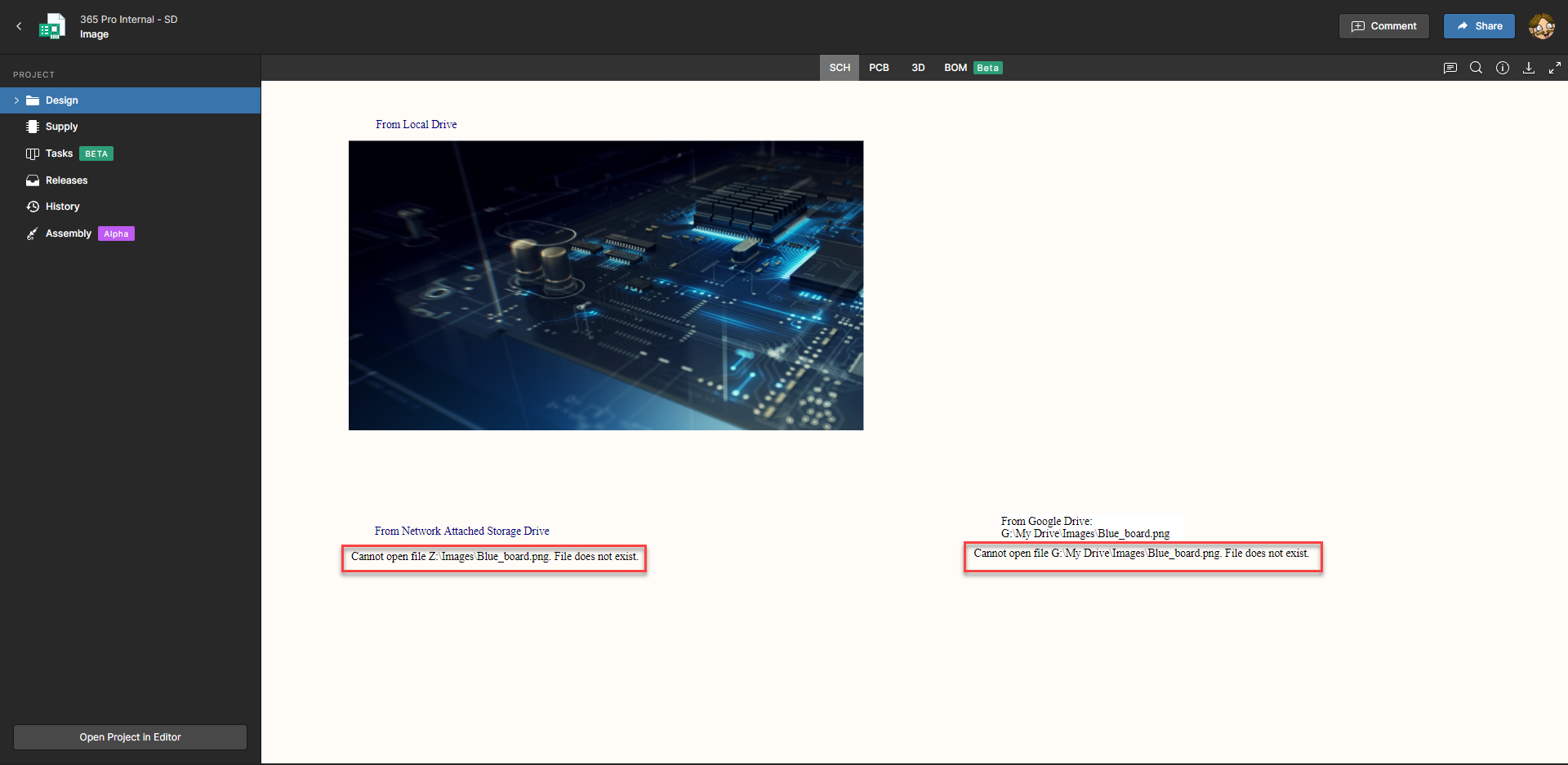

请注意，在网络浏览器中查看项目时，浏览器将仅显示来自本地硬盘驱动器的图形。
